Un ventilateur qui ne démarre pas, tourne à pleine vitesse ou reste invisible dans le BIOS est souvent mal branché plutôt que réellement défectueux. Je vous propose ici un schéma de branchement de ventilateur PC clair, avec les bons connecteurs de carte mère, les différences entre 3 et 4 broches, la gestion de plusieurs ventilateurs et les réglages à vérifier après le montage.
Le branchement correct en quelques repères
- CPU_FAN accueille le ventilateur du refroidisseur processeur.
- Les ventilateurs du boîtier se branchent sur SYS_FAN ou CHA_FAN.
- Un connecteur 4 broches PWM permet une régulation précise de la vitesse.
- Un modèle 3 broches fonctionne sur un port 4 broches, mais il faut parfois sélectionner le mode DC dans le BIOS.
- Le câble d’éclairage ARGB 5 V est distinct du câble d’alimentation du ventilateur.
Repérer le bon connecteur sur la carte mère

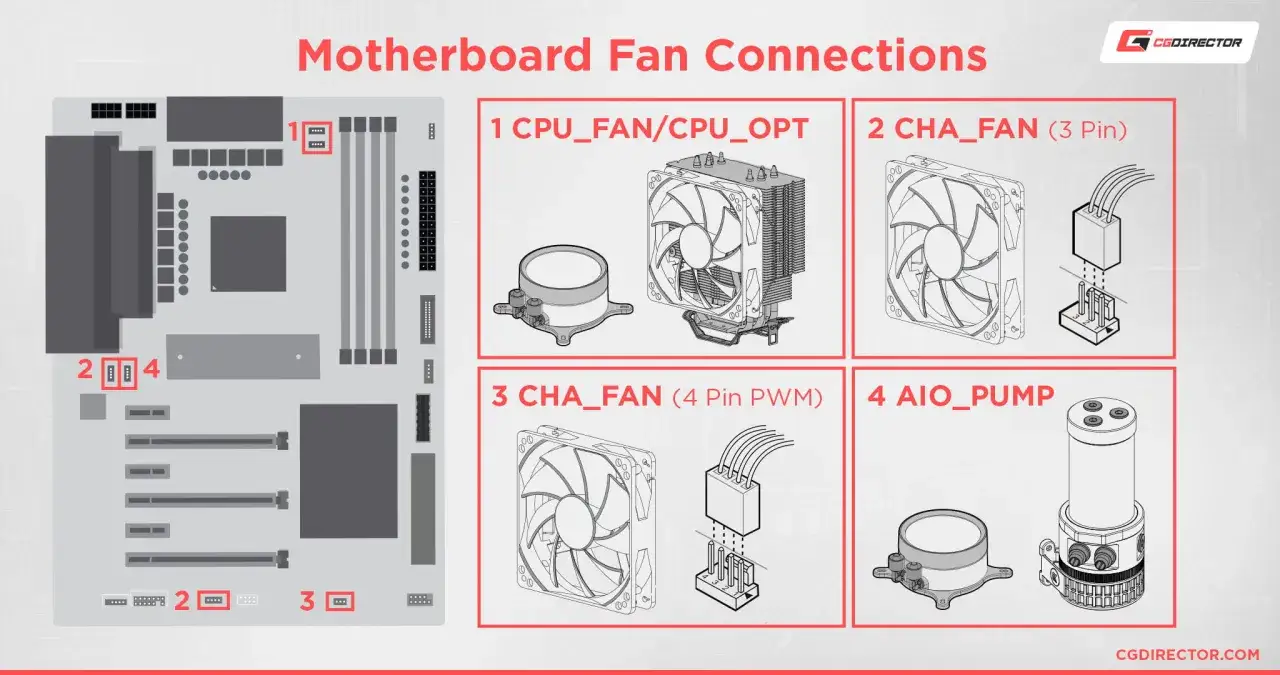

La règle la plus importante est simple. Le ventilateur monté sur le radiateur du processeur doit aller sur CPU_FAN, tandis que les ventilateurs fixés au boîtier utilisent SYS_FAN, CHA_FAN ou une appellation équivalente. Les noms changent selon les fabricants, mais leur fonction reste généralement la même.
| Connecteur | Équipement à brancher | Réglage conseillé |
|---|---|---|
| CPU_FAN | Ventilateur du refroidisseur CPU | Courbe basée sur la température du processeur |
| CPU_OPT | Second ventilateur d’un radiateur double | Souvent synchronisé avec CPU_FAN |
| SYS_FAN ou CHA_FAN | Ventilateurs avant, arrière, haut ou bas du boîtier | Courbe basée sur la température système |
| AIO_PUMP ou PUMP_FAN | Pompe d’un refroidissement liquide | Souvent réglée à vitesse fixe ou élevée |
Ne confondez surtout pas ces prises avec les connecteurs d’éclairage. Un port RGB 12 V à 4 broches ou ARGB 5 V à 3 broches sert aux LED, pas au moteur du ventilateur. Les brancher au mauvais endroit peut endommager l’éclairage, et le détrompeur ne doit jamais être forcé.
Le manuel de la carte mère reste la référence la plus sûre, car l’emplacement et le nom des prises peuvent varier. Le guide ASUS consacré aux ventilateurs rappelle notamment que les schémas diffèrent selon les modèles, tandis que MSI distingue clairement les prises CPU_FAN, PUMP_SYS et SYS_FAN.
Comprendre le câblage 3 broches et 4 broches
Un ventilateur classique utilise une petite prise située au bout de deux à quatre fils. Le branchement standard suit généralement cette organisation, en regardant la prise du ventilateur avec le détrompeur correctement aligné.
| Broche | Fonction sur un ventilateur 4 broches | Utilité |
|---|---|---|
| 1 | GND | Masse électrique |
| 2 | +12 V | Alimentation du moteur |
| 3 | Tachymètre | Transmission de la vitesse en tours par minute |
| 4 | PWM | Commande électronique de la vitesse |
Sur un modèle 3 broches, la quatrième ligne PWM n’existe pas. La carte mère peut tout de même surveiller la vitesse grâce au signal tachymétrique, mais elle doit réduire la tension pour ralentir le moteur. C’est le mode DC, aussi appelé mode voltage.
Les compatibilités à retenir
Un ventilateur 3 broches peut généralement se brancher sur un connecteur 4 broches en laissant la broche PWM inutilisée. À l’inverse, un ventilateur 4 broches peut fonctionner sur un port 3 broches, mais il perdra souvent sa régulation PWM et risque de tourner en permanence à sa vitesse maximale.
J’ai souvent vu des utilisateurs conclure qu’un ventilateur 3 broches était défectueux alors que le BIOS était simplement resté en mode PWM. Il suffit parfois de sélectionner DC ou Voltage Control dans la rubrique de surveillance matérielle pour retrouver une vitesse réglable.
Installer les ventilateurs étape par étape
Avant toute manipulation, éteignez complètement le PC, coupez l’interrupteur de l’alimentation et débranchez le câble secteur. Cette précaution évite de créer un court-circuit en manipulant une prise près de la carte mère.
- Identifiez le ventilateur concerné et suivez son câble jusqu’à la prise.
- Repérez l’inscription CPU_FAN, SYS_FAN ou équivalente sur la carte mère.
- Alignez le guide en plastique de la prise avec le détrompeur du connecteur.
- Enfoncez la fiche sans la tordre et sans exercer de pression excessive.
- Éloignez le câble des pales avec une attache ou un passage prévu dans le boîtier.
- Redémarrez le PC et contrôlez la vitesse dans le BIOS ou avec le logiciel de la carte mère.
Pour le refroidissement de l’air, je conseille généralement les ventilateurs avant et inférieurs en admission, puis ceux de l’arrière et du haut en extraction. Les flèches moulées sur le cadre indiquent le sens de rotation et le sens du flux, ce qui évite de se fier uniquement à la forme des pales.
Le ventilateur arrière est particulièrement important, car il évacue directement l’air réchauffé par le processeur et la carte graphique. Une mauvaise orientation peut augmenter la température de plusieurs degrés tout en générant davantage de bruit.

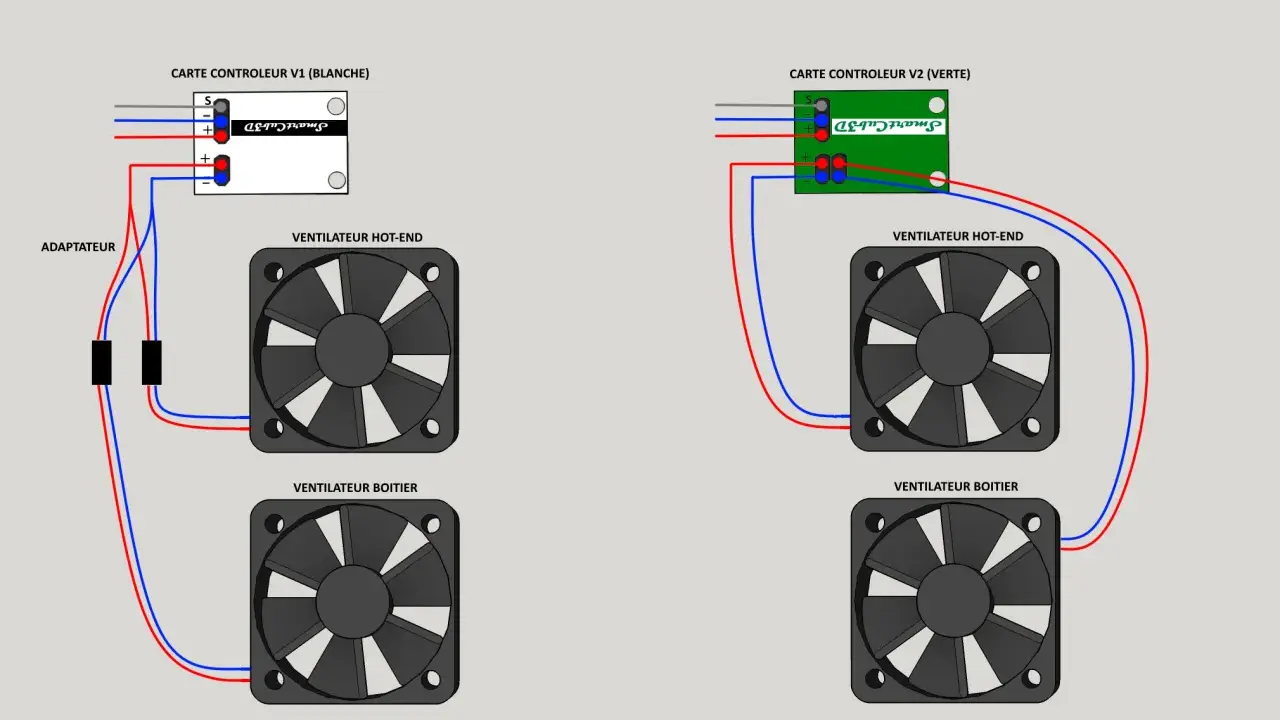

Brancher plusieurs ventilateurs sans dépasser la limite
Lorsque la carte mère manque de prises, deux solutions sont courantes. Le câble répartiteur en Y permet de relier deux ou trois ventilateurs à un même connecteur, tandis qu’un hub ventilateurs regroupe davantage de prises et reçoit souvent son alimentation directement du bloc d’alimentation.
Avec un répartiteur, les ventilateurs partagent généralement la même courbe de vitesse. La carte mère ne reçoit en général qu’un seul signal RPM, souvent celui du ventilateur connecté à la prise principale. ASUS précise d’ailleurs que la vitesse affichée peut correspondre au premier ventilateur du câble, et non à chaque modèle séparément.
Quand choisir un hub alimenté par SATA
Un hub devient préférable au-delà de trois ou quatre ventilateurs, surtout si les modèles ont une consommation élevée. Son câble SATA fournit l’énergie depuis l’alimentation du PC, tandis qu’un petit câble relié à SYS_FAN transmet la commande PWM et le signal de vitesse.
La limite électrique dépend de chaque carte mère. On rencontre souvent des connecteurs annoncés autour de 1 A, soit environ 12 W sous 12 V, et certains modèles disposent de prises capables d’accepter 2 A. Additionnez la consommation indiquée sur les étiquettes des ventilateurs et consultez le manuel avant d’utiliser un répartiteur.
Ne branchez pas plusieurs ventilateurs puissants sur une seule prise simplement parce que la fiche entre physiquement. Le risque n’est pas seulement une perte de contrôle de la vitesse, mais aussi une surcharge du circuit d’alimentation du connecteur.
Éviter les erreurs de branchement les plus fréquentes
Le ventilateur du processeur n’est pas détecté
Vérifiez d’abord que la prise est sur CPU_FAN et non sur SYS_FAN. Certaines cartes mères affichent une erreur au démarrage si aucun signal n’est détecté sur CPU_FAN, même lorsque le ventilateur tourne réellement sur une autre prise.
Le ventilateur tourne toujours à 100 %
Sur un modèle 3 broches, sélectionnez le mode DC dans le BIOS. Sur un modèle 4 broches, vérifiez que le mode PWM est activé et que la courbe ne force pas une vitesse maximale permanente.
Les LED fonctionnent mais pas le ventilateur
Les deux fonctions utilisent souvent deux câbles différents. Le câble moteur doit rejoindre CPU_FAN ou SYS_FAN, alors que le câble d’éclairage se branche sur le contrôleur ou sur le port RGB compatible. Les LED allumées ne prouvent donc pas que le moteur est correctement alimenté.
Lire aussi : Fréquence processeur - Combien de GHz pour votre usage ?
Le ventilateur ne démarre pas à basse température
Certains modèles s’arrêtent sous un seuil de tension ou de PWM. Augmentez le niveau minimal de la courbe à 25 ou 30 %, puis testez le démarrage. Cette modification est souvent plus efficace que de remplacer immédiatement le ventilateur.
Enfin, contrôlez le sens du flux, les câbles qui touchent les pales et la présence éventuelle d’un filtre très encrassé. Une panne apparente vient parfois d’un problème mécanique ou d’un manque d’air plutôt que du branchement lui-même.
Le bon réglage après le branchement fait la différence
Un câblage correct n’est que la première moitié du travail. Dans le BIOS, je recommande une courbe douce pour les ventilateurs du boîtier et une réaction plus rapide pour le ventilateur du processeur. Le but est d’éviter les accélérations et ralentissements constants qui rendent le PC plus bruyant sans améliorer réellement le refroidissement.
Après modification, lancez une charge de quelques minutes et vérifiez la température du CPU, la vitesse en RPM et le bruit. Si chaque ventilateur répond à la bonne prise, reste stable et maintient un flux d’air cohérent, votre installation est saine. Un schéma bien suivi, un connecteur adapté et une limite électrique respectée suffisent dans la grande majorité des configurations.
