Une batterie qui affiche encore plusieurs barres peut pourtant s’effondrer dès que le moteur demande de la puissance. Pour comprendre comment tester une batterie de vélo électrique avec un multimètre, il faut mesurer la tension correctement, comparer le résultat aux valeurs attendues et connaître les limites de ce contrôle. Voici une méthode simple, sûre et suffisamment précise pour distinguer une batterie simplement déchargée d’un problème plus sérieux.
La tension mesurée donne un premier diagnostic fiable
- Multimètre en courant continu et calibre supérieur à la tension de la batterie.
- Une batterie de 36 V atteint généralement 42 V lorsqu’elle est totalement chargée.
- Une valeur très basse après une charge complète peut signaler un problème de cellules, de connectique ou de BMS.
- Le multimètre mesure la tension, mais pas directement la capacité réelle en Ah ni l’autonomie.
- N’ouvrez jamais le pack lithium-ion et ne placez pas le cordon sur la fonction ampérage.
Préparer la mesure sans prendre de risque
Je commence toujours par identifier la tension inscrite sur l’étiquette de la batterie ou dans la notice du vélo. Les valeurs les plus courantes sont 24, 36, 48 et 52 V, mais la tension nominale ne correspond pas à la tension maximale observée après la charge.

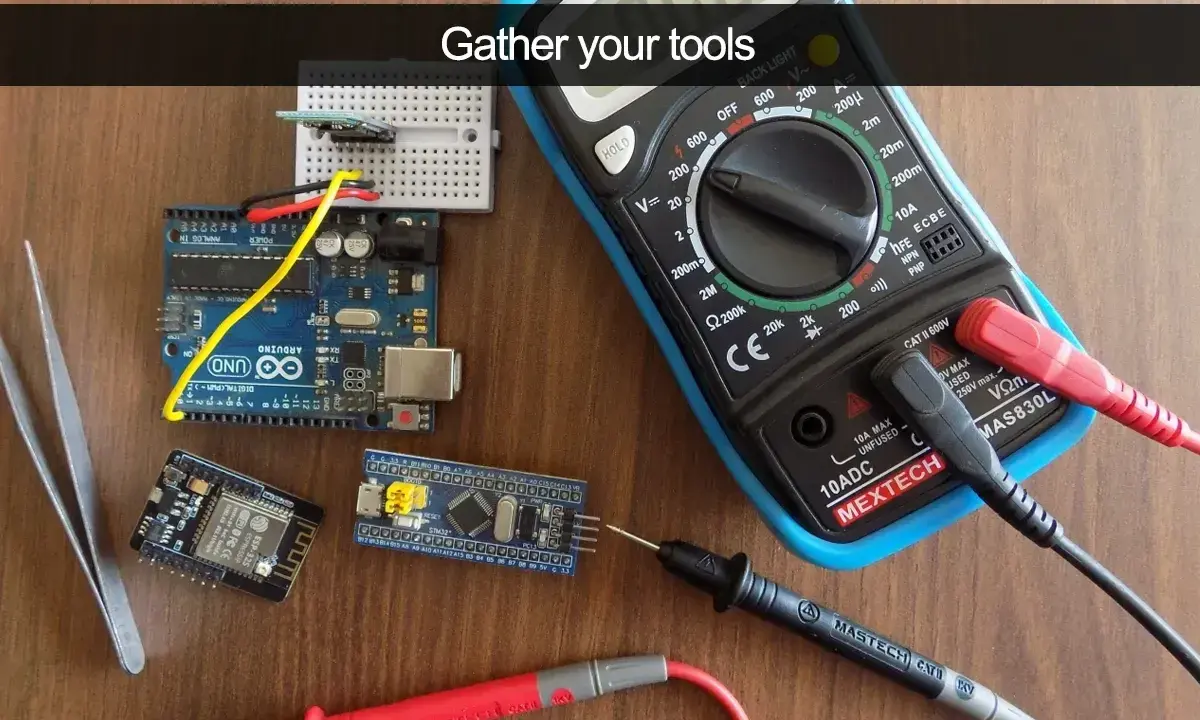

Il faut un multimètre numérique en bon état, avec le cordon noir branché sur COM et le cordon rouge sur l’entrée marquée V ou VΩ. Sélectionnez la mesure en courant continu, souvent représentée par le symbole V⎓, puis choisissez un calibre supérieur à la tension attendue. Sur un appareil manuel, le calibre 200 V convient généralement pour un vélo électrique.
- Éteignez le vélo et retirez la batterie si le modèle le permet.
- Travaillez sur une surface sèche, stable et non métallique.
- Inspectez les bornes afin de repérer l’oxydation, l’humidité ou une broche enfoncée.
- Évitez tout contact entre la pointe rouge et la pointe noire.
- Ne démontez pas le boîtier et ne tentez pas d’atteindre les cellules internes.
Le piège le plus dangereux consiste à laisser le cordon rouge sur la borne 10 A ou A, puis à toucher les deux bornes de la batterie. Le multimètre créerait presque un court-circuit. Pour une simple mesure de tension, cette borne ne doit pas être utilisée.

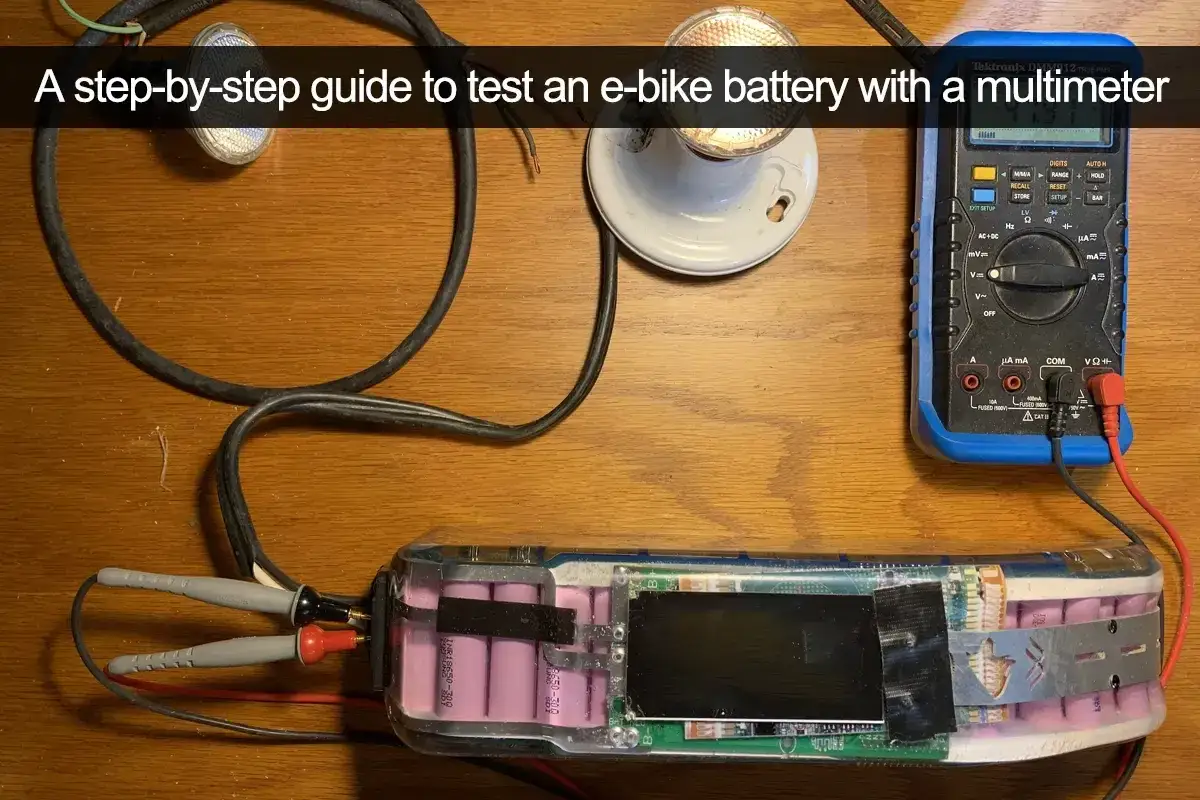

Mesurer la tension étape par étape
Repérer les bornes positives et négatives
Sur une batterie amovible, les bornes sont souvent indiquées par un symbole + et un symbole -. Certains connecteurs possèdent plusieurs contacts, dont certains servent à la communication avec le vélo ou au contrôle du BMS. Je déconseille de sonder au hasard un connecteur multipolaire, car une mauvaise combinaison peut provoquer un défaut ou endommager l’électronique.
Lire aussi : Trottinette s'allume mais n'avance pas - Causes et solutions
Effectuer le contrôle à vide
- Réglez le multimètre sur la tension continue.
- Posez la pointe noire sur la borne négative.
- Posez la pointe rouge sur la borne positive.
- Lisez la valeur affichée sans forcer les pointes dans le connecteur.
- Notez le résultat et l’état de charge indiqué avant la mesure.
Si l’écran affiche une valeur négative, les pointes sont simplement inversées. Ce n’est pas une panne, mais il suffit d’échanger les sondes pour obtenir une lecture positive. Une indication de 0 V mérite en revanche de la prudence, surtout si la batterie vient d’être chargée.
Pour obtenir une mesure comparable, je recommande de contrôler la batterie une première fois après une charge complète, puis une seconde fois après quelques heures de repos. Une lecture juste après le débranchement du chargeur peut être légèrement différente, car la tension se stabilise progressivement.
Interpréter les chiffres selon la batterie
Une batterie lithium-ion de vélo est annoncée avec une tension nominale, mais sa tension maximale est plus élevée. Le tableau ci-dessous donne des repères courants, à condition que le chargeur soit compatible et que la batterie ait réellement terminé sa charge.
| Tension nominale | Tension à pleine charge | Lecture habituelle au repos |
|---|---|---|
| 24 V | 29,4 V | Environ 24 à 29,4 V |
| 36 V | 42 V | Environ 36 à 42 V |
| 48 V | 54,6 V | Environ 48 à 54,6 V |
| 52 V | 58,8 V | Environ 52 à 58,8 V |
Une batterie 36 V mesurée à 41 ou 42 V après la charge est généralement cohérente. Si elle affiche 34 ou 35 V, elle est probablement partiellement déchargée. Une valeur inférieure à 30 V ne permet pas de conclure seule à une batterie morte, mais elle justifie un contrôle approfondi, surtout si le chargeur indique une charge terminée.
Il ne faut pas appliquer une règle unique à tous les modèles. Le BMS, ou système de gestion de batterie, peut couper la sortie lorsque certaines cellules sont trop basses, trop chaudes ou déséquilibrées. C’est pourquoi une tension faible peut venir de la batterie elle-même, du BMS, du chargeur ou d’un mauvais contact.
Faire la différence entre tension correcte et batterie fatiguée
La tension à vide constitue un bon premier indice, mais elle ne mesure pas l’autonomie. Une batterie vieillissante peut afficher 42 V au repos et perdre rapidement sa tension dès que le moteur sollicite les cellules. Le multimètre montre alors que la tension maximale est correcte, sans révéler la capacité réellement disponible.
Le meilleur contrôle complémentaire consiste à observer le comportement du vélo pendant un trajet court et sécurisé. Notez le niveau de charge, utilisez une assistance modérée et surveillez si l’écran chute brutalement de plusieurs barres. Une baisse rapide suivie d’une récupération à l’arrêt peut indiquer une résistance interne élevée, souvent liée à l’usure des cellules.
Je ne conseille pas de brancher une charge improvisée directement sur la batterie. Un test sous charge mal réalisé peut dépasser les limites du câblage ou du BMS. Pour connaître réellement l’état de santé, un atelier utilise un analyseur capable de mesurer la capacité en ampères-heures, la chute de tension et l’équilibrage des groupes de cellules.
Éviter les erreurs qui faussent le diagnostic
- Confondre 36 V et 42 V en pensant qu’une batterie 36 V ne doit jamais dépasser 36 V.
- Mesurer une batterie directement après une charge interrompue et interpréter la valeur comme définitive.
- Se fier uniquement à l’écran du vélo, qui peut afficher un pourcentage estimé par le BMS.
- Tester les broches d’un connecteur propriétaire sans connaître leur fonction.
- Utiliser le mode ampèremètre au lieu du mode voltmètre.
- Conclure qu’une batterie est hors service après une seule mesure basse.
Il faut aussi contrôler les éléments autour de la batterie. Un chargeur dont le voyant passe immédiatement au vert, une prise de charge desserrée ou des contacts sales peuvent donner l’impression que le pack ne fonctionne plus. Si la tension du chargeur est mesurée, elle doit être comparée à sa valeur de sortie indiquée sur l’étiquette, par exemple 42 V pour un système 36 V.
Une batterie gonflée, chaude, fissurée, humide ou dégageant une odeur inhabituelle ne doit pas être testée à domicile. Dans ce cas, cessez la charge, éloignez-la des matériaux inflammables sans la manipuler inutilement et adressez-vous à un réparateur qualifié ou à une filière de recyclage adaptée.
Le bon verdict dépend de plusieurs mesures
Pour un contrôle domestique, retenez trois informations conjointes. La tension après charge indique si le pack atteint son niveau attendu, la tension après repos montre s’il conserve cette charge et le comportement en roulant révèle parfois une chute que le test à vide ne voit pas.
Une batterie 36 V qui atteint environ 42 V, conserve une tension cohérente après quelques heures et ne provoque pas de chute brutale en roulant ne présente pas de signe évident de panne électrique. Si l’une de ces étapes est anormale, évitez de remplacer immédiatement la batterie. Le chargeur, les connecteurs et le BMS peuvent être à l’origine du problème.
Le multimètre est donc un excellent outil de tri, pas un appareil capable de certifier à lui seul l’autonomie restante. Pour une batterie ancienne, un vélo qui coupe sous charge ou une valeur très éloignée des repères, un diagnostic professionnel reste la solution la plus sûre et la plus fiable.
