Un écran qui reste noir ou une trottinette qui refuse de charger ne signifie pas forcément que la batterie est hors service. Le fusible se trouve généralement près de la batterie, souvent sous le plateau, mais son emplacement et son accessibilité varient fortement selon le modèle. Je vous montre comment le repérer, le tester sans risque et savoir quand la panne vient plutôt du contrôleur, du câblage ou du BMS.
Le fusible se trouve le plus souvent sous le plateau, près de la batterie
- Emplacement principal : sous le deck, dans le compartiment de la batterie ou sur le câble positif.
- Autre configuration : boîtier séparé près de la batterie amovible ou de l’interrupteur principal.
- Attention : certains modèles n’ont pas de fusible remplaçable par l’utilisateur.
- Contrôle fiable : test de continuité au multimètre, trottinette éteinte et batterie isolée.
- Remplacement : même type, même calibre et même tension, sans jamais installer un fil à la place.
Où chercher le fusible d’une trottinette électrique
Dans la majorité des trottinettes, le fusible est installé **à proximité immédiate de la batterie**, car il protège le circuit contre une surintensité ou un court-circuit. Le premier endroit à inspecter est donc le dessous du plateau, aussi appelé deck, là où se trouvent généralement la batterie, le contrôleur et les principaux câbles.
Sous le plateau

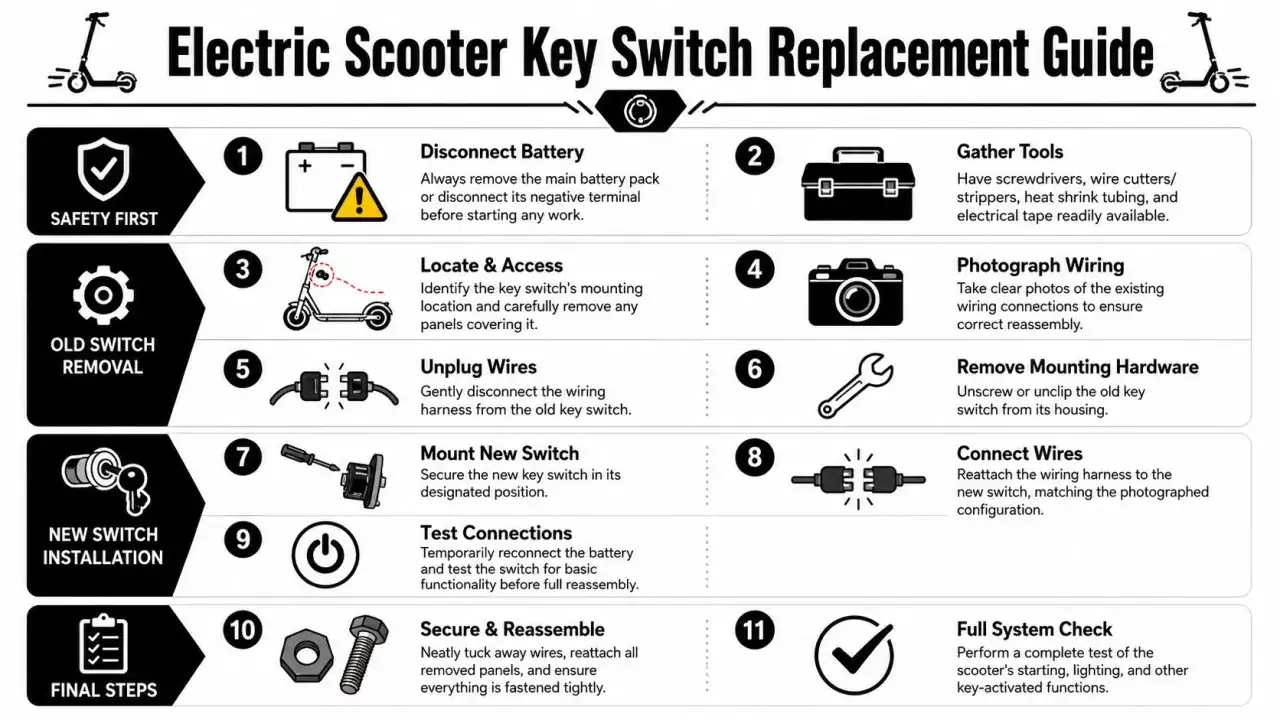

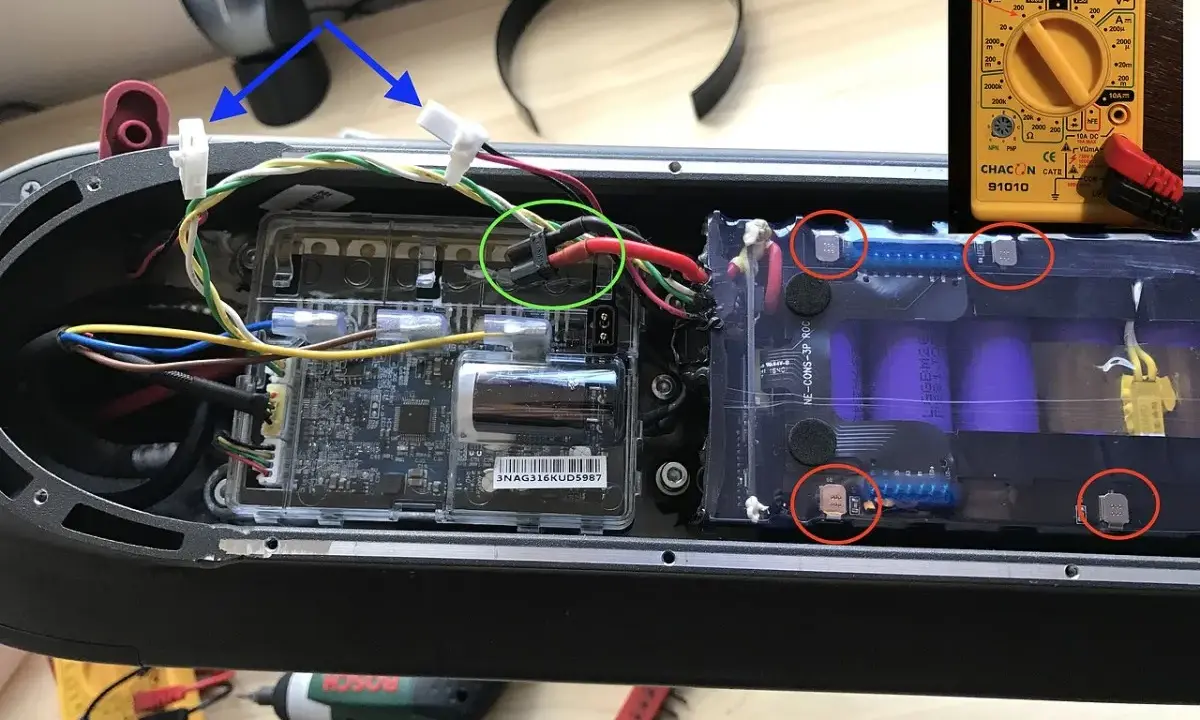

Après avoir retiré la plaque du deck, cherchez un petit porte-fusible, un boîtier noir ou un composant placé **en série sur le câble positif**, souvent rouge. Il peut ressembler à une cartouche, à un fusible automobile de type lame ou à un petit cylindre protégé par une gaine.
Sur certains modèles, le fusible est fixé près du contrôleur. Ce boîtier électronique distribue l’énergie vers le moteur et les accessoires. Il ne faut toutefois pas confondre le contrôleur avec le fusible lui-même, même si les deux éléments sont souvent regroupés sous le plateau.
Dans le compartiment d’une batterie amovible
Une batterie extractible peut intégrer son propre fusible, parfois derrière un petit couvercle ou à côté de la prise de raccordement. Sur des modèles utilitaires ou tout-terrain, on trouve aussi un **boîtier de fusible séparé**, placé près de l’interrupteur général.
Quand aucun fusible n’est visible
Les modèles récents peuvent utiliser une protection électronique intégrée au BMS, le système qui surveille la batterie et coupe le courant en cas de surcharge, de température anormale ou de court-circuit. Dans ce cas, il n’y a pas forcément de fusible accessible, ou celui-ci peut être **soudé à l’intérieur du pack**. Je déconseille alors toute ouverture de la batterie, surtout si elle contient des cellules lithium-ion assemblées et soudées.
Comment localiser la pièce sans démonter au hasard
La méthode la plus sûre consiste à suivre le trajet de l’énergie depuis la batterie. On part du câble positif, on repère les connecteurs et l’éventuel porte-fusible, puis on poursuit jusqu’au contrôleur. Cette recherche est plus fiable que la simple inspection visuelle, car certains fusibles sont cachés sous une gaine ou dans un petit boîtier étanche.
- Éteignez la trottinette et débranchez le chargeur de la prise et du véhicule.
- Retirez la clé ou désactivez l’interrupteur général lorsqu’il existe.
- Attendez quelques minutes avant d’ouvrir le plateau, afin de laisser les circuits se décharger.
- Photographiez les branchements avant de retirer un connecteur.
- Suivez le câble positif de la batterie jusqu’au contrôleur.
- Recherchez un porte-fusible, un boîtier marqué « fuse » ou une cartouche montée entre deux fils.
| Configuration de la trottinette | Emplacement probable | Particularité |
|---|---|---|
| Batterie fixe sous le deck | À côté de la batterie ou du contrôleur | Accès par la plaque inférieure |
| Batterie amovible | Dans le logement ou près de la borne positive | Parfois protégé par un couvercle indépendant |
| Modèle compact récent | Dans le pack batterie ou absent | Protection souvent gérée par le BMS |
| Trottinette performante | Près du contrôleur ou sur le faisceau principal | Plusieurs circuits peuvent être protégés séparément |
Le manuel du modèle reste la meilleure indication, notamment pour les versions Xiaomi, Ninebot, Dualtron ou similaires qui peuvent changer de câblage selon l’année et la puissance. Une photo de l’intérieur du deck ne suffit pas toujours, car **deux versions portant presque le même nom peuvent utiliser des fusibles différents**.
Comment vérifier si le fusible est réellement grillé
Un fusible grillé peut parfois se repérer à l’œil nu, notamment si son filament est coupé ou si le plastique est noirci. Ce contrôle reste imparfait. Pour éviter de remplacer inutilement une pièce encore fonctionnelle, j’utilise plutôt un **multimètre réglé sur la continuité ou la résistance**.
Le contrôle au multimètre
- Retirez le fusible de son support, sans tirer sur les fils.
- Placez les deux pointes du multimètre sur ses contacts métalliques.
- Un signal sonore ou une résistance proche de zéro indique généralement une continuité.
- Une valeur infinie ou l’absence de signal indique que le circuit interne est coupé.
Ne mesurez pas la continuité directement sur une batterie connectée. Une erreur de manipulation peut provoquer une étincelle, endommager le multimètre ou créer un court-circuit. Si le fusible est intégré au pack et qu’il faut ouvrir la batterie pour y accéder, je recommande de confier le diagnostic à un réparateur spécialisé.
Lire aussi : Vélo électrique qui se recharge en roulant - Mythe ou réalité?
Les signes qui orientent vers le fusible
Une panne totale après un branchement incorrect, une infiltration d’eau, un choc ou une intervention sur le câblage peut correspondre à un fusible ouvert. Si **l’écran, l’éclairage et l’accélérateur cessent tous de fonctionner en même temps**, la protection principale mérite effectivement d’être contrôlée.
En revanche, une trottinette qui s’allume mais ne démarre plus n’a pas forcément un problème de fusible. Le frein électronique, le capteur Hall du moteur, le contrôleur ou la communication avec la batterie peuvent être en cause.
Quel fusible installer en remplacement
Le remplacement doit respecter exactement les indications inscrites sur l’ancien fusible ou dans la documentation constructeur. Il faut reprendre **le même ampérage, le même format et une tension compatible**. Un fusible de calibre supérieur peut laisser passer un courant dangereux avant de couper.
| Élément à comparer | Ce qu’il faut respecter |
|---|---|
| Calibre | La valeur en ampères indiquée par le constructeur |
| Format | Fusible lame, cartouche, cylindrique ou modèle propriétaire |
| Tension | Une tension nominale adaptée au circuit de la trottinette |
| Type | Fusible rapide ou temporisé selon la référence d’origine |
Un fusible standard coûte souvent **entre 1 et 5 euros**, mais certaines références propriétaires sont plus chères. Le véritable coût apparaît lorsque la pièce grille à nouveau, car cela signale généralement un défaut en aval, par exemple un câble écrasé, un connecteur oxydé, un contrôleur défectueux ou une batterie endommagée.
Je déconseille absolument le papier aluminium, le fil électrique ou le pontage du porte-fusible. Cette astuce peut supprimer la protection prévue et transformer une petite panne en **échauffement du faisceau ou incident de batterie**.
Quand le fusible n’est pas la vraie cause de la panne
Avant de commander une batterie, vérifiez les éléments simples. Le chargeur doit afficher un comportement normal, la prise de charge doit être propre et le connecteur de batterie doit être correctement engagé. Une batterie trop déchargée peut aussi être mise en protection par son BMS, donnant l’impression qu’un fusible a lâché.
- Écran totalement éteint : fusible principal, connecteur, interrupteur, BMS ou contrôleur.
- Charge impossible : chargeur, prise, fusible du circuit de charge ou batterie protégée.
- Écran allumé mais moteur inactif : frein électronique, accélérateur, capteur Hall ou contrôleur.
- Fusible qui saute immédiatement : court-circuit ou composant qui consomme anormalement.
- Panne après la pluie : humidité dans un connecteur, oxydation ou infiltration sous le deck.
Un diagnostic en atelier se situe fréquemment autour de **50 à 150 euros**, selon le modèle et la recherche nécessaire. Si le fusible tient après remplacement et que la trottinette fonctionne normalement, la réparation peut rester très simple. S’il saute de nouveau, il faut arrêter les essais et rechercher la cause avant de remettre un autre fusible.
Le bon réflexe avant de remettre la trottinette en route
Pour trouver le fusible, commencez par le **compartiment sous le plateau**, puis suivez le câble positif de la batterie vers le contrôleur. Ne partez pas du principe que chaque trottinette possède un fusible accessible, car certains modèles reposent surtout sur une protection électronique intégrée.
Après un remplacement, contrôlez l’état des connecteurs, l’absence de câble pincé et la bonne fermeture du couvercle. Si la panne revient, si la batterie chauffe, dégage une odeur inhabituelle ou présente un boîtier gonflé, **ne rechargez plus la trottinette** et faites-la examiner par un professionnel.
