Une carte graphique mal installée peut fonctionner au ralenti, ne produire aucune image ou même empêcher le démarrage du PC. Je vous aide ici à repérer le bon connecteur sur la carte mère, à distinguer le slot PCIe des sorties vidéo et à vérifier l’alimentation, la compatibilité et les contraintes physiques avant l’achat ou le montage.
L’essentiel pour choisir le bon connecteur graphique
- PCIe x16 est le slot principal destiné à une carte graphique dédiée.
- Une version PCIe 3.0, 4.0 ou 5.0 reste généralement compatible avec les autres générations.
- Le slot doit être vérifié selon son nombre de lignes électriques, pas seulement sa longueur.
- Les prises HDMI et DisplayPort servent à connecter l’écran, pas la carte mère.
- Les cartes puissantes exigent un câble PCIe ou 12V-2x6 adapté à l’alimentation.
Le slot PCIe x16 reste le branchement principal
Sur une carte mère moderne, une carte graphique dédiée se branche dans le slot PCI Express x16. Il s’agit généralement du connecteur le plus long, placé près du processeur et renforcé sur les cartes mères destinées au gaming. C’est celui que je privilégie presque toujours, car il est souvent relié directement aux lignes PCIe du CPU.
Le terme x16 décrit le nombre maximal de lignes de données prises en charge. Il ne faut toutefois pas se fier uniquement à la taille du connecteur. Une carte mère peut proposer un emplacement physiquement long, mais câblé en x4 ou x8. La carte graphique démarrera parfois malgré tout, mais ses performances peuvent diminuer dans les jeux ou les applications qui transfèrent beaucoup de données.
Les petits slots PCIe x1, souvent utilisés pour une carte réseau ou une carte son, ne sont pas adaptés à une carte graphique classique. Un emplacement x8 peut convenir à certains modèles, mais pour éviter toute mauvaise surprise, je vérifie toujours le manuel de la carte mère et la mention PCIe x16 électrique.
PCIe 3.0, 4.0 ou 5.0 quelle différence pour une carte graphique
Les générations PCI Express indiquent surtout la vitesse de communication entre la carte graphique et la carte mère. En x16, la bande passante théorique atteint environ 15,8 Go/s par direction en PCIe 3.0, 31,5 Go/s en PCIe 4.0 et 63 Go/s en PCIe 5.0.
| Interface | Bande passante théorique en x16 | Situation courante |
|---|---|---|
| PCIe 3.0 | Environ 15,8 Go/s | Anciennes cartes mères et configurations encore fonctionnelles |
| PCIe 4.0 | Environ 31,5 Go/s | Standard très répandu pour les PC de jeu |
| PCIe 5.0 | Environ 63 Go/s | Plateformes récentes et cartes graphiques haut de gamme |
La compatibilité est généralement rétroactive. Une carte graphique PCIe 4.0 peut fonctionner dans un slot PCIe 3.0, à condition que la carte mère, le processeur et le BIOS soient compatibles avec la configuration. Elle sera simplement limitée par la vitesse de l’interface la plus ancienne. Dans la pratique, la différence est souvent modérée avec une carte équipée d’une liaison x16, mais elle devient plus visible avec certains modèles connectés en x8 ou dans les jeux qui chargent beaucoup de données.
Je déconseille donc de remplacer toute une plateforme uniquement pour passer du PCIe 4.0 au PCIe 5.0. Le changement a davantage de sens si l’on renouvelle aussi le processeur, la carte mère ou si l’on utilise une carte graphique très récente et particulièrement rapide.
Ne confondez pas le slot de la carte mère et les sorties vidéo

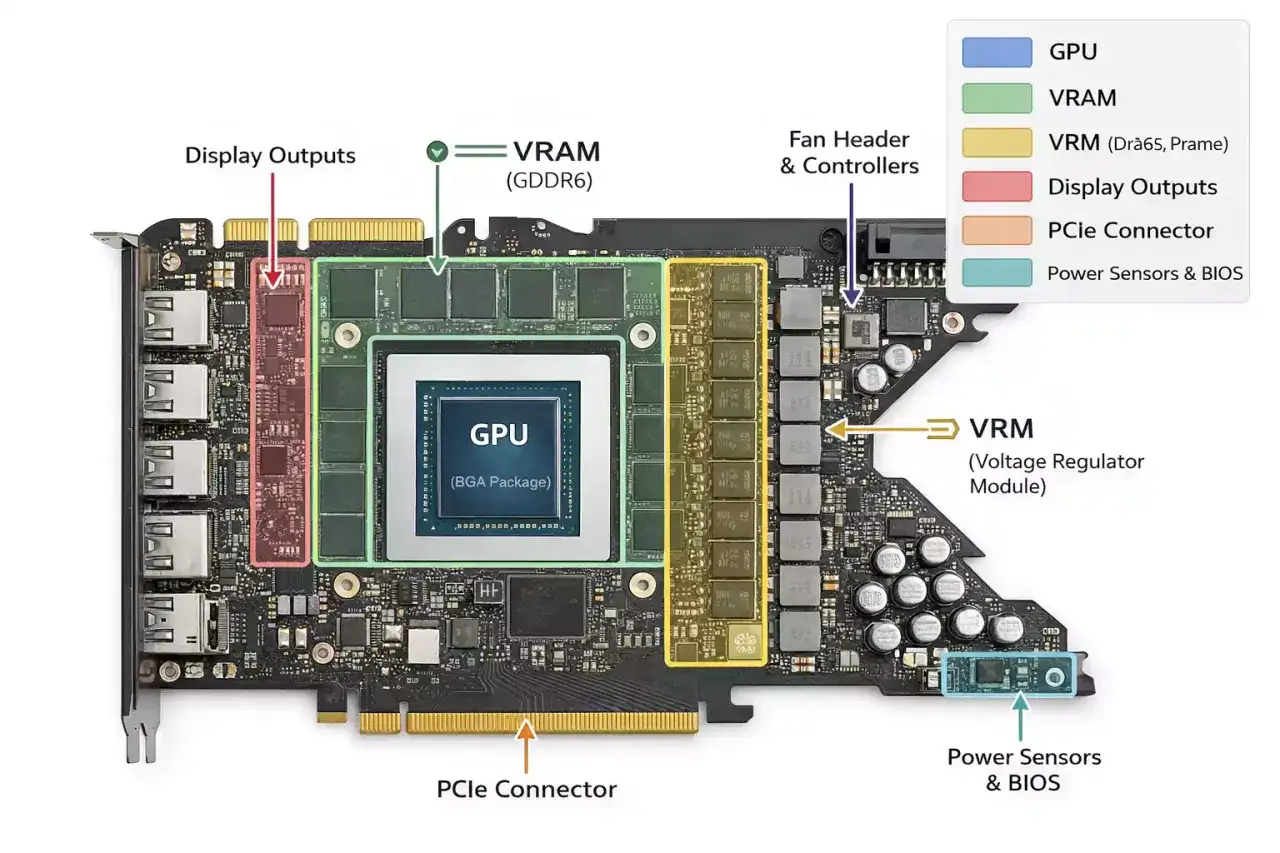

Le connecteur qui relie la carte graphique à la carte mère se trouve sur son bord inférieur. Les prises visibles à l’arrière de la carte, elles, servent à brancher les écrans. Cette distinction paraît simple, mais elle explique une grande partie des erreurs de montage.
| Connecteur | Rôle | À retenir |
|---|---|---|
| PCIe x16 | Relie la carte graphique à la carte mère | À installer dans le slot principal |
| DisplayPort | Transporte l’image et le son vers un écran | Souvent privilégié pour les écrans PC à haute fréquence |
| HDMI | Transporte l’image et le son vers un écran ou un téléviseur | Très pratique pour le salon et les moniteurs polyvalents |
| DVI | Sortie vidéo numérique plus ancienne | Encore présente sur quelques cartes d’entrée de gamme ou anciennes |
| VGA | Sortie vidéo analogique | Devenue exceptionnelle sur les cartes graphiques modernes |
Le bon réflexe consiste à brancher l’écran sur la carte graphique dédiée, et non sur la sortie HDMI ou DisplayPort de la carte mère. Cette dernière dépend du circuit graphique intégré au processeur. Si votre processeur n’en possède pas, elle ne donnera aucune image, même si le port semble parfaitement fonctionnel.
Pour un écran 1440p ou 4K à fréquence élevée, je regarde d’abord la version de DisplayPort ou HDMI prise en charge par la carte et le moniteur. Le connecteur seul ne garantit pas une résolution ou une fréquence précise. Le câble, l’écran et les réglages du pilote comptent aussi.

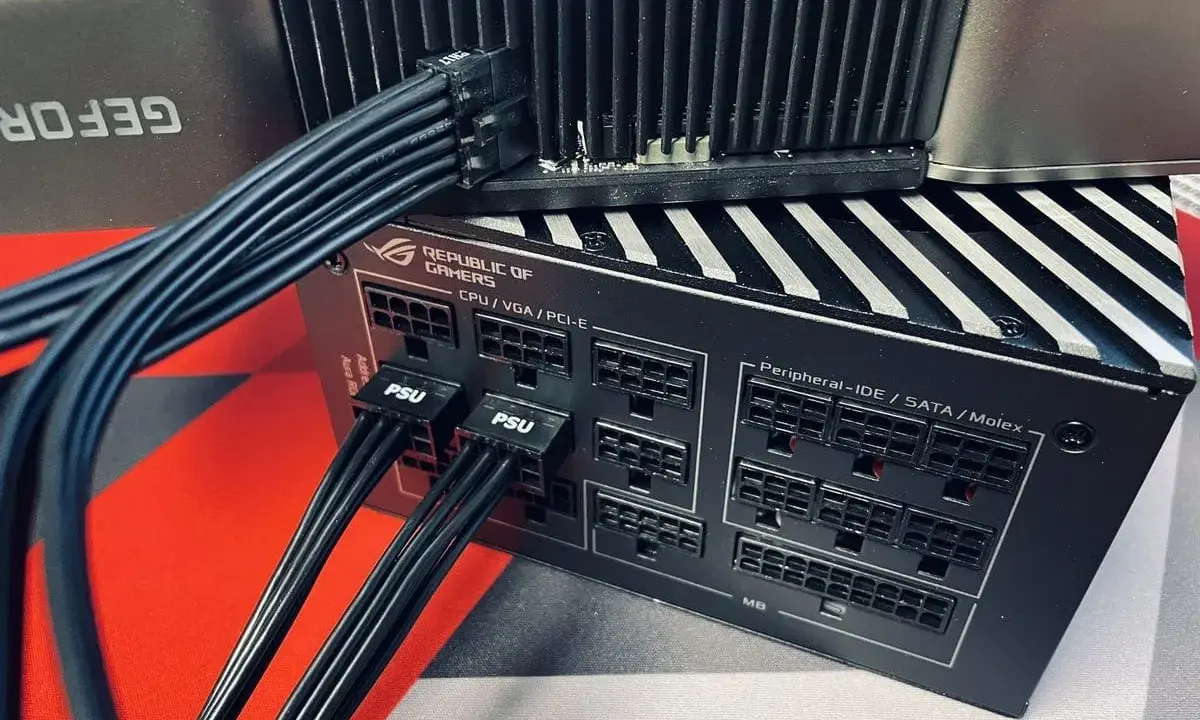

L’alimentation est un second branchement indispensable
Le slot PCIe fournit une partie de l’énergie, mais il ne suffit pas toujours. Une carte graphique modeste peut parfois fonctionner uniquement grâce à la carte mère, tandis qu’un modèle de jeu récent réclame un ou plusieurs câbles venant directement du bloc d’alimentation.
Les cartes utilisent principalement des prises 6 broches, 8 broches ou un connecteur moderne 12V-2x6 à 16 broches. Le nombre de prises dépend de la consommation du modèle. Une carte équipée de deux connecteurs 8 broches ne doit pas être alimentée avec un seul câble mal adapté ou avec un répartiteur de qualité douteuse.
- Vérifiez la puissance recommandée par le fabricant de la carte.
- Utilisez les câbles marqués PCIe, jamais un câble CPU 8 broches.
- Enfoncez chaque prise jusqu’au clic et contrôlez qu’aucune partie métallique ne reste visible.
- Avec un connecteur 16 broches, évitez de plier fortement le câble juste à la sortie de la prise.
Dans mes montages, une carte correctement insérée mais privée d’un câble d’alimentation est l’une des causes les plus fréquentes d’écran noir. Les ventilateurs peuvent tourner malgré tout, ce qui donne l’impression que le branchement est bon. Les voyants de diagnostic de la carte mère et les messages du BIOS sont alors précieux.
Vérifiez la compatibilité mécanique avant de l’installer
Un slot compatible ne signifie pas que la carte entrera forcément dans le boîtier. Les modèles récents occupent souvent deux, trois voire quatre emplacements d’extension. Leur longueur, leur épaisseur et leur poids peuvent poser problème dans un boîtier compact.
Les dimensions à contrôler
Comparez la longueur maximale acceptée par le boîtier avec celle de la carte graphique, en tenant compte des ventilateurs frontaux et du radiateur éventuel. Vérifiez aussi l’épaisseur exprimée en nombre de slots. Une carte annoncée comme 3,5 slots peut bloquer les connecteurs PCIe situés juste en dessous.
Je contrôle également la présence d’un support mécanique pour les cartes lourdes. Une équerre mal fixée ou une carte qui s’affaisse peut exercer une contrainte sur le slot PCIe. Ce n’est pas seulement une question d’esthétique, surtout avec les modèles volumineux.
Lire aussi : Comment choisir une imprimante 3D adaptée à vos projets ?
Le cas des petits formats
Les cartes low profile sont conçues pour les boîtiers fins et utilisent parfois une équerre plus courte. Elles restent compatibles avec un slot PCIe x16, mais leurs performances et leur refroidissement sont souvent plus limités. Pour un PC de bureau compact, c’est un compromis raisonnable, pas une équivalence automatique avec une carte pleine hauteur.
Installation et diagnostic en quelques étapes
Avant toute manipulation, j’éteins complètement le PC, je coupe l’interrupteur du bloc d’alimentation et je débranche le câble secteur. Je retire ensuite les protections du boîtier et la petite équerre métallique correspondant au slot choisi.
- Repérez le slot PCIe x16 principal, généralement le plus proche du processeur.
- Ouvrez le loquet du connecteur si la carte mère en possède un.
- Insérez la carte verticalement jusqu’à l’enclenchement complet du loquet.
- Vissez l’équerre au boîtier pour maintenir la carte.
- Branchez les câbles PCIe ou 12V-2x6 requis par le modèle.
- Reliez l’écran à une sortie de la carte graphique, puis démarrez le PC.
Si rien ne s’affiche, je commence par les vérifications les plus simples. La carte est-elle entièrement enfoncée ? Le câble d’alimentation est-il branché au bon endroit ? L’écran est-il réglé sur la bonne entrée ? Ces contrôles résolvent souvent le problème avant toute intervention logicielle.
Si le PC démarre mais utilise le circuit intégré du processeur, vérifiez la détection de la carte dans le BIOS et installez le pilote graphique correspondant. Un autre point souvent oublié est le branchement de l’écran sur la carte mère au lieu de la sortie HDMI ou DisplayPort du GPU.
Les adaptateurs et solutions externes ont leurs limites
Il existe des adaptateurs pour relier une sortie DisplayPort à un écran HDMI ou DVI. Ils peuvent être utiles, mais ils ne transforment pas une ancienne sortie en interface moderne complète. La résolution, la fréquence et la gestion du HDR dépendent des capacités réelles des deux appareils.
Pour un ordinateur portable, une carte graphique externe passe généralement par Thunderbolt ou une interface USB4 compatible. Cette solution évite d’ouvrir le PC, mais elle coûte plus cher et la liaison externe peut réduire les performances par rapport à une carte installée directement sur un slot PCIe x16.
Je me méfie aussi des adaptateurs d’alimentation bon marché. Ils peuvent dépanner une configuration temporaire, mais pour une carte énergivore, un bloc d’alimentation doté des connecteurs natifs reste nettement plus sûr et plus propre.
Le contrôle express avant de fermer le boîtier
Pour résumer, une carte graphique dédiée doit être installée dans le slot PCIe x16 principal, correctement fixée et alimentée par les câbles prévus. La génération PCIe est importante, mais la présence d’un emplacement réellement câblé en x16, les dimensions du boîtier et la puissance du bloc d’alimentation comptent souvent davantage.
Une fois ces points vérifiés, branchez l’écran directement sur la carte graphique et contrôlez la détection dans le BIOS ou le système d’exploitation. C’est cette méthode simple et systématique qui évite la plupart des erreurs liées au branchement d’un GPU.
