Câblage PC - les branchements essentiels sans erreur

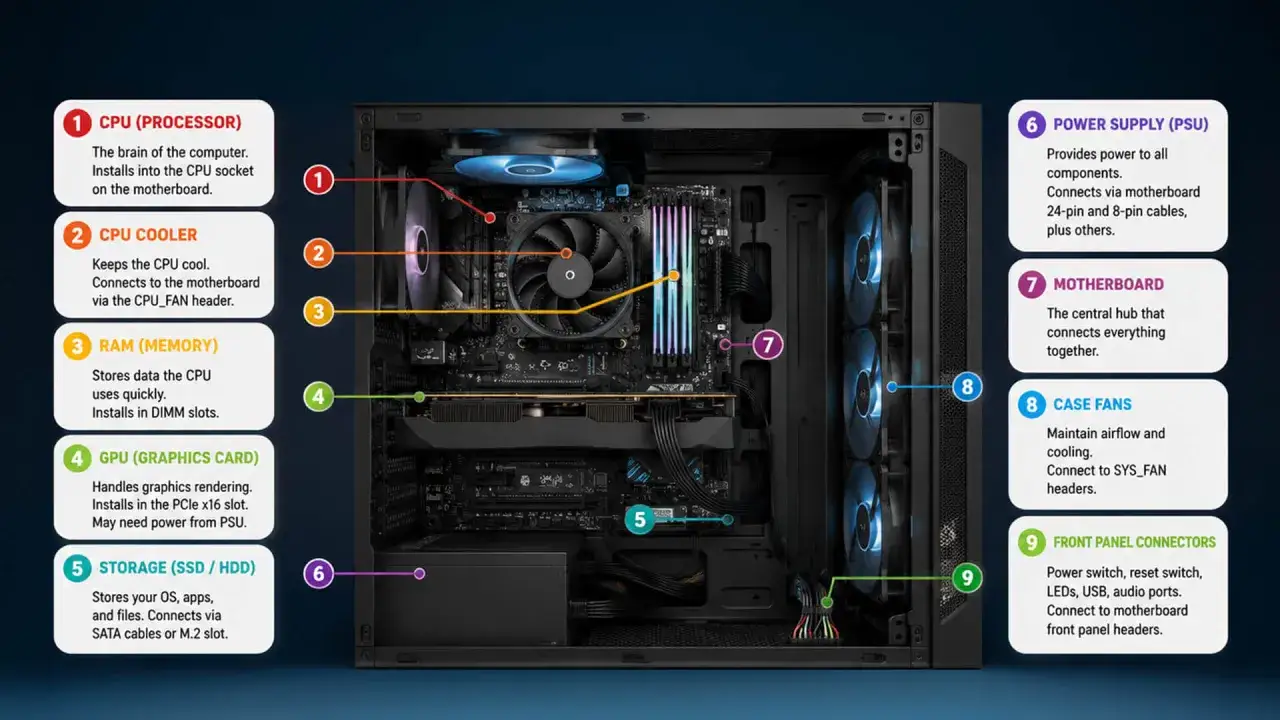

Comprendre l’organisation des câbles avant de les brancher

Je commence toujours par séparer les câbles en trois familles. Les câbles d’alimentation transportent le courant depuis le bloc d’alimentation, les câbles de données relient les disques à la carte mère, et les petits fils du boîtier transmettent les commandes ou les signaux des ventilateurs et de l’éclairage.

Cette distinction évite une confusion fréquente entre un câble SATA d’alimentation, qui vient du bloc, et un câble SATA de données, qui relie un SSD ou un disque dur à la carte mère. Ils ont des formes différentes et sont souvent nécessaires tous les deux pour un disque SATA.

Le manuel de la carte mère reste la référence pour l’emplacement exact des prises. Les noms varient légèrement selon les fabricants, mais les indications comme CPU_FAN, CHA_FAN, F_PANEL ou USB_3 sont généralement imprimées directement sur le circuit.

Brancher correctement le bloc d’alimentation

Le câble ATX à 24 broches se branche sur le connecteur principal situé sur le bord droit de la carte mère. Il possède un détrompeur, c’est-à-dire une forme qui impose le bon sens, mais je vérifie toujours que le clip verrouille bien la prise avant de poursuivre.

Le processeur reçoit un câble EPS marqué CPU ou EPS. Il se branche en haut de la carte mère, près du socket du processeur. Il ne faut pas le confondre avec un câble PCIe destiné à la carte graphique, même si certains connecteurs 8 broches se ressemblent extérieurement.

Une carte mère peut proposer un connecteur CPU à 8 broches et un second à 4 ou 8 broches. Pour une configuration classique, le premier suffit souvent, tandis que le second peut être recommandé pour un processeur très puissant ou une utilisation intensive. Je suis toujours la recommandation du manuel plutôt que de remplir toutes les prises disponibles sans raison.

Le cas de la carte graphique

Une carte graphique modeste peut être alimentée uniquement par son port PCI Express, mais les modèles plus performants utilisent un ou plusieurs câbles PCIe. Avec un connecteur 6+2 broches, les deux parties doivent être réunies pour former une prise 8 broches complète.

Pour un GPU récent équipé d’un connecteur 12V-2x6, la fiche doit être insérée à fond et rester bien droite. Je déconseille de plier fortement le câble juste à la sortie de la prise ou de faire peser son poids sur le connecteur. Si l’alimentation fournit plusieurs câbles PCIe séparés, les utiliser individuellement peut mieux répartir la charge qu’un seul câble en cascade, selon les recommandations du fabricant.

Le point le plus important concerne les câbles modulaires. Un câble provenant d’une autre alimentation ne doit jamais être réutilisé, même si sa fiche semble compatible. Le brochage côté bloc peut différer et endommager la carte mère, le stockage ou la carte graphique.

Relier le boîtier, les disques et les ventilateurs

Les fils du panneau avant sont petits, parfois peu lisibles, et constituent la partie la moins agréable d’un montage. Ils servent au bouton de démarrage, au bouton de réinitialisation, aux voyants et parfois au haut-parleur système. Ils se connectent sur la zone F_PANEL en respectant le schéma du manuel.

Pour le bouton Power et le bouton Reset, le sens n’a généralement pas d’importance. En revanche, les LED possèdent une polarité, avec un côté positif et un côté négatif. Une LED branchée à l’envers ne détériore normalement rien, mais elle restera éteinte.

Les ports en façade

Le câble HD_AUDIO se branche sur l’en-tête audio situé le plus souvent en bas à gauche de la carte mère. Le connecteur USB 3.x interne est plus large et demande une insertion bien alignée, car ses broches peuvent se tordre si l’on force de travers. Un port USB-C en façade utilise souvent un connecteur interne différent, plus compact, qui doit être présent sur la carte mère.

Je laisse toujours une légère marge autour de ces prises. Un câble tendu peut fonctionner le jour du montage, puis se débrancher lorsque l’on referme le panneau latéral ou que l’on déplace la tour.

Les disques et les ventilateurs

Un SSD ou un disque dur SATA a besoin d’un câble de données vers la carte mère et d’un câble d’alimentation SATA venant du bloc. Un SSD M.2, lui, se fixe directement sur la carte mère et ne demande généralement aucun câble, ce qui simplifie beaucoup le rangement.

Les ventilateurs se branchent sur CPU_FAN pour le refroidisseur du processeur et sur SYS_FAN ou CHA_FAN pour ceux du boîtier. Un modèle PWM possède quatre broches et permet un contrôle plus précis de sa vitesse, tandis qu’un modèle 3 broches reste contrôlable si la carte mère propose le mode approprié.

Il faut aussi distinguer l’éclairage RGB 12 V à quatre broches de l’ARGB 5 V à trois broches. Ces deux standards ne sont pas interchangeables. Brancher un équipement ARGB sur une prise RGB peut l’endommager, surtout si l’on force un connecteur qui n’est pas conçu pour cette prise.

Ranger les câbles pour améliorer l’air et l’entretien

Le but du cable management n’est pas de rendre l’intérieur parfaitement vide. Je cherche plutôt à garder dégagées les zones qui comptent, notamment l’entrée d’air des ventilateurs avant, le ventilateur arrière et la zone autour de la carte graphique.

Dans un boîtier moderne, les câbles principaux passent derrière le plateau de la carte mère. Les ouvertures permettent de faire ressortir chaque câble au plus près de son connecteur. Cette méthode réduit les croisements et évite de faire courir un long faisceau au milieu du boîtier.

• Faites passer le câble EPS par l’ouverture supérieure la plus proche.
• Faites remonter le câble de la carte graphique par une ouverture située sous ou à côté du GPU.
• Regroupez les câbles SATA et les fils de ventilateurs par zone.
• Utilisez des bandes Velcro pour les premiers essais, puis fixez définitivement lorsque tout fonctionne.
• Gardez une boucle de réserve pour pouvoir retirer un composant sans tout démonter.

Je préfère les bandes Velcro aux colliers en plastique pendant le montage. Elles coûtent peu, se retirent facilement et évitent de couper accidentellement un câble. Les serre-câbles définitifs restent utiles, mais il ne faut pas les serrer au point d’écraser la gaine.

Un rangement trop compact peut toutefois devenir contre-productif. Le panneau arrière doit se fermer sans pression excessive et les câbles ne doivent pas tirer sur les prises. Si le capot force, il vaut mieux déplacer le faisceau que risquer de déformer un connecteur ou une carte.

Vérifier le montage avant le premier démarrage

Avant de brancher le cordon secteur, je réalise un contrôle visuel complet. Je vérifie que le câble ATX, le câble CPU et l’alimentation de la carte graphique sont verrouillés, puis je m’assure qu’aucun fil ne touche une pale de ventilateur.

1. Coupez l’interrupteur du bloc d’alimentation.
2. Contrôlez le câble ATX 24 broches.
3. Contrôlez le câble EPS près du processeur.
4. Vérifiez la carte graphique et son câble d’alimentation.
5. Branchez le ventilateur du processeur sur CPU_FAN.
6. Vérifiez les fils du bouton Power sur F_PANEL.
7. Contrôlez les câbles SATA, USB et audio nécessaires.
8. Reliez l’écran à la carte graphique si le PC en possède une.

Le dernier point est souvent oublié. Si une carte graphique dédiée est installée, l’écran doit généralement être branché sur ses sorties vidéo et non sur celles de la carte mère. Un mauvais port peut donner l’impression que le montage ne fonctionne pas alors que le câblage interne est correct.

Lire aussi : RAM - Combien en faut-il vraiment pour votre PC?

Que faire si le PC ne démarre pas

Si rien ne s’allume, commencez par vérifier la prise secteur, l’interrupteur du bloc d’alimentation et le connecteur Power du panneau avant. Si les ventilateurs tournent mais qu’aucune image n’apparaît, contrôlez la mémoire, le câble vidéo, la carte graphique et les voyants de diagnostic de la carte mère.

Je recommande de retirer les éléments non essentiels pour tester la configuration minimale. Gardez la carte mère, le processeur, son refroidissement, une barrette de mémoire et l’alimentation. Cette méthode permet d’isoler un câble mal branché ou un périphérique défectueux sans se perdre dans un enchevêtrement de connexions.

Un montage propre se prépare avant la fermeture du boîtier

Le meilleur moment pour organiser les câbles est avant de visser définitivement chaque panneau. Testez d’abord le démarrage, vérifiez les ventilateurs et contrôlez la température du processeur, puis éteignez le PC avant de finaliser le rangement.

Je conseille aussi de photographier les branchements avant une future modification. Cette précaution prend quelques secondes et devient très utile lorsqu’il faut remplacer une alimentation, ajouter un SSD ou déplacer un ventilateur plusieurs mois plus tard.

Un bon câblage ne demande pas de matériel sophistiqué. Il repose surtout sur le bon connecteur au bon endroit, des câbles qui ne tirent pas sur les composants et un passage dégagé pour l’air. Une fois ces trois règles respectées, le PC est plus silencieux, plus simple à dépanner et beaucoup plus agréable à faire évoluer.
