Installer une carte graphique sans erreur, étape par étape

Vérifier la compatibilité avant d’ouvrir le boîtier

La première erreur consiste à acheter une carte en regardant uniquement ses performances. Avant de sortir le tournevis, je vérifie toujours les dimensions, l’alimentation et les connecteurs. Une carte très longue ou épaisse peut être incompatible avec un boîtier pourtant récent.

Les contrôles indispensables

La puissance annoncée par l’alimentation ne suffit pas à elle seule. Une carte consommant 250 W peut demander une alimentation de 650 W ou plus selon le processeur, les disques et les recommandations du constructeur. Je me fie donc à la fiche technique du modèle exact, car deux versions d’une même puce peuvent avoir des besoins différents.

Préparer les outils et l’espace de travail

Il faut généralement un tournevis cruciforme, une surface dégagée et, si possible, une lampe. Je pose le boîtier à plat sur une table non textile, puis je garde les vis dans une petite coupelle pour éviter qu’elles ne disparaissent sous le bureau.

Avant toute manipulation, j’éteins le PC, je coupe l’interrupteur de l’alimentation et je retire le câble secteur. Appuyer quelques secondes sur le bouton de démarrage permet de décharger une partie de l’électricité résiduelle. Toucher régulièrement une partie métallique non peinte du châssis réduit aussi le risque lié à l’électricité statique.

Retirer l’ancienne carte graphique sans forcer

Si une carte est déjà installée, commencez par retirer ses câbles d’alimentation. Appuyez sur le petit clip du connecteur avant de tirer doucement, sans tordre les fils. Sur certains modèles récents, le connecteur peut être très ferme, mais il ne faut jamais tirer sur le câble lui-même.

Dévissez ensuite les une ou deux vis de fixation situées à l’arrière du boîtier. Les cartes épaisses peuvent occuper trois ou quatre emplacements, ce qui implique parfois de retirer plusieurs équerres métalliques.

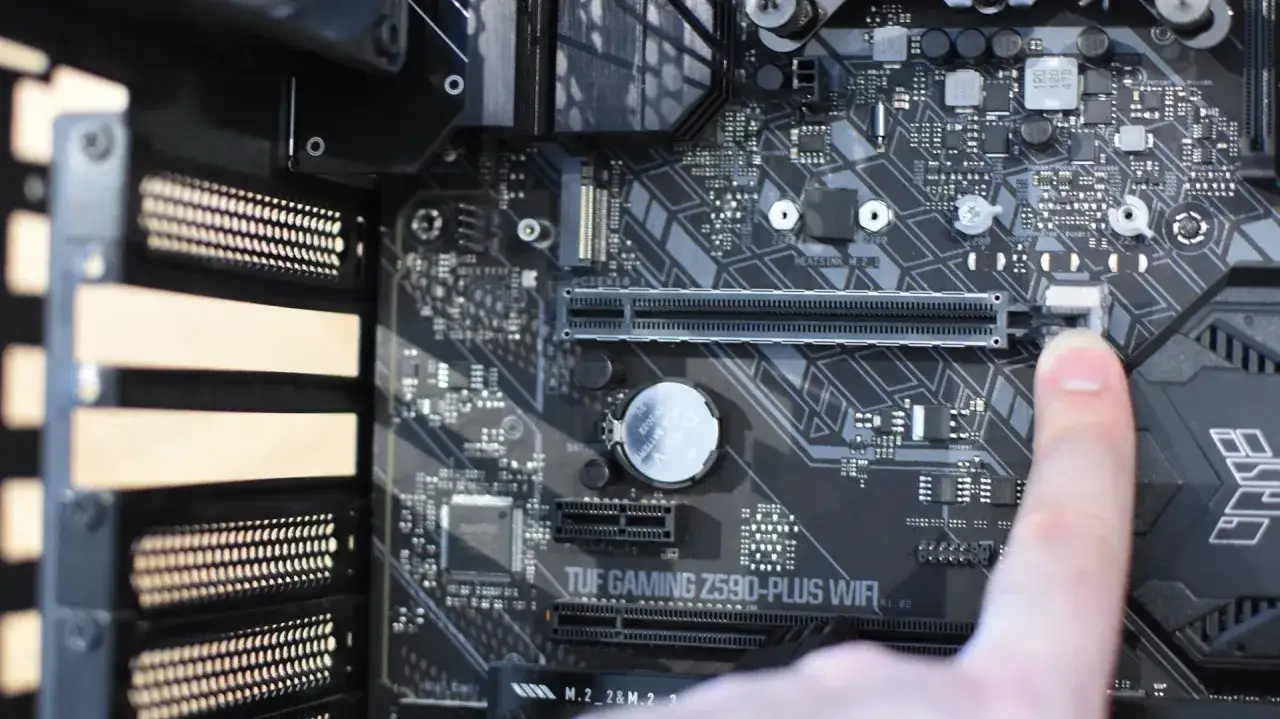

Le port PCIe possède un loquet à son extrémité. Pressez-le avec précaution, puis saisissez la carte par ses bords et tirez-la horizontalement. Je déconseille de la balancer de gauche à droite, car ce mouvement peut endommager le port ou rayer les contacts.

Un cas particulier avec les boîtiers compacts

Dans un boîtier Mini-ITX ou dans certaines configurations préassemblées, il peut être nécessaire de retirer une cage de stockage ou un support intermédiaire. Ne forcez jamais une carte qui bute contre un ventilateur ou une paroi. Quelques millimètres manquants suffisent à rendre le montage impossible et à gêner le refroidissement.

Les ordinateurs portables ne permettent généralement pas de remplacer la carte graphique de cette manière. Leur circuit graphique est souvent soudé à la carte mère. Dans ce cas, seule une solution externe compatible Thunderbolt ou USB4 peut être envisagée, avec des limites de performances et un coût supplémentaire.

Insérer la nouvelle carte dans le bon port PCIe

Retirez les protections en plastique de la carte uniquement au moment du montage. Repérez le premier port PCI Express x16, généralement le plus long et le plus proche du processeur. C’est celui qui offre le plus souvent la meilleure connexion directe avec les lignes PCIe du processeur.

Alignez l’équerre métallique de la carte avec les ouvertures arrière du boîtier, puis placez le bord inférieur au-dessus du port. Appuyez fermement et de façon régulière jusqu’à entendre ou sentir le loquet se verrouiller. La carte doit être parfaitement horizontale et son équerre doit affleurer le châssis.

Si la carte ne s’enfonce pas facilement, retirez-la et contrôlez l’alignement. Ne jamais utiliser la vis pour tirer la carte vers le port : cela signale presque toujours un mauvais positionnement ou une équerre qui bute contre le boîtier.

Fixer la carte et soutenir les modèles lourds

Vissez l’équerre au châssis sans serrer excessivement. Une carte graphique imposante peut peser plus d’un kilogramme et provoquer un léger affaissement appelé GPU sag. Un support vertical ou une petite béquille adaptée peut aider, surtout si le boîtier est transporté régulièrement.

Évitez toutefois les supports improvisés en métal ou en matériau conducteur. Ils pourraient toucher la carte mère. Le support doit maintenir la carte sans appuyer sur les ventilateurs ni bloquer l’arrivée d’air.

Brancher correctement l’alimentation et l’écran

Une carte graphique peut être bien installée tout en restant totalement inactive si son alimentation n’est pas branchée. Selon le modèle, vous trouverez un ou plusieurs connecteurs PCIe 6 broches, 8 broches ou 12V-2x6. La fiche technique de la carte indique précisément la combinaison attendue.

Utilisez les câbles marqués PCIe ou VGA fournis avec l’alimentation. Les câbles EPS destinés au processeur peuvent leur ressembler, mais ils ne sont pas interchangeables. Sur une carte équipée de deux prises 8 broches, je préfère utiliser deux câbles séparés lorsque le fabricant de l’alimentation le recommande, plutôt qu’un seul câble en série.

Avec un connecteur 12V-2x6, enfoncez la fiche jusqu’au bout et laissez une portion droite de câble près de la prise. Évitez les pliages serrés immédiatement à la sortie du connecteur, surtout sur les cartes très gourmandes. Une fiche mal engagée peut provoquer des coupures ou une chauffe anormale.

Brancher l’écran au bon endroit

Après le montage, branchez le câble HDMI ou DisplayPort sur une sortie de la carte graphique, et non sur celle de la carte mère. Cette confusion est l’une des causes les plus courantes d’écran noir après une mise à niveau.

Vous pouvez ensuite reconnecter le câble secteur, allumer l’alimentation et démarrer le PC. Les ventilateurs de certaines cartes restent immobiles au repos grâce à un mode semi-passif. Ce comportement est normal tant que l’image apparaît et que la température reste maîtrisée.

Installer les pilotes et vérifier Windows

Windows peut afficher une image avec un pilote générique, mais ce pilote ne permet pas toujours d’exploiter les fonctions de la carte. Une fois le bureau visible, téléchargez le logiciel correspondant au fabricant de la puce, puis choisissez le modèle exact et la version de votre système.

NVIDIA fournit ses pilotes depuis son espace de téléchargement, tandis qu’AMD propose notamment AMD Software: Adrenalin Edition. Intel dispose également de son propre outil pour les cartes Arc. Dans tous les cas, je recommande le site officiel du fabricant plutôt qu’un site de téléchargement tiers.

Faut-il supprimer l’ancien pilote avant le montage ?

Si vous remplacez une carte NVIDIA par une autre carte NVIDIA, une désinstallation préalable n’est généralement pas indispensable. En revanche, lors d’un passage de NVIDIA à AMD ou à Intel, une installation propre réduit le risque de conflits, de panneaux de contrôle résiduels ou de plantages.

Pour un changement de fabricant, vous pouvez désinstaller l’ancien logiciel depuis les applications de Windows, puis redémarrer avant d’installer le nouveau pilote. En cas de problème persistant, un utilitaire de nettoyage utilisé en mode sans échec peut être pertinent, mais je le réserve aux situations où la méthode classique ne suffit pas.

Lire aussi : PC IA - Choisissez le bon: NPU, GPU, RAM expliqués

Les vérifications rapides après redémarrage

• Ouvrez le Gestionnaire de périphériques et vérifiez que la carte est reconnue sans triangle jaune.
• Dans les paramètres d’affichage, sélectionnez la résolution et la fréquence adaptées à votre écran.
• Lancez un jeu ou un test léger pendant 10 à 15 minutes pour contrôler la stabilité.
• Surveillez la température, les ventilateurs et l’utilisation du GPU avec l’outil officiel ou un logiciel reconnu.

Je ne conseille pas de modifier immédiatement les fréquences ou la tension. Il vaut mieux valider d’abord le fonctionnement d’origine, car un overclocking masque facilement un problème de câble, de température ou de pilote.

Résoudre les problèmes les plus fréquents

Un écran noir ne signifie pas forcément que la carte est défectueuse. Dans la pratique, je commence par les vérifications les plus simples, car elles règlent une grande partie des incidents.

Si le PC démarre mais redémarre dès qu’un jeu se lance, je vérifie d’abord l’alimentation et les températures. Une carte peut fonctionner sur le bureau avec une consommation réduite, puis révéler un défaut de branchement dès que la charge augmente.

Lorsque rien ne s’affiche, retirez les périphériques USB inutiles et testez une seule barrette de mémoire si le manuel de la carte mère le permet. Vous pouvez aussi remettre temporairement l’ancienne carte pour distinguer un problème de configuration d’une panne matérielle.

Le contrôle final qui évite les mauvaises surprises

Avant de refermer définitivement le boîtier, vérifiez que les câbles ne touchent pas les ventilateurs et que les entrées d’air restent dégagées. Une carte correctement montée doit être stable, bien vissée et alimentée par des connecteurs complètement enfoncés.

• Le GPU est installé dans le port PCIe x16 principal.
• L’écran est connecté directement à la carte graphique.
• Tous les câbles PCIe ou 12V-2x6 sont branchés.
• Le pilote officiel est installé et la carte apparaît correctement dans Windows.
• Les températures restent normales après quelques minutes de charge.

Le montage lui-même est rarement la partie difficile. Ce qui fait vraiment la différence, c’est la vérification préalable des dimensions, de l’alimentation et du flux d’air. En prenant ces trois points au sérieux, on évite la majorité des erreurs et l’installation devient une opération simple, propre et durable.
