Un disque dur peut se cacher dans une cage métallique, derrière la carte mère ou directement sur la carte mère selon son format. Je vous aide à repérer le bon emplacement dans un PC, à distinguer les baies 3,5 pouces, les supports 2,5 pouces et les ports M.2, puis à installer le stockage sans gêner la ventilation ni les câbles.
Repérer rapidement la bonne zone de stockage
- HDD 3,5 pouces : il se place généralement dans une cage ou un tiroir situé en bas du boîtier.
- SSD SATA 2,5 pouces : il se fixe souvent derrière le panneau de la carte mère ou sur une plaque dédiée.
- SSD M.2 : il ne va pas dans une baie, mais directement sur la carte mère.
- Deux câbles sont nécessaires pour un disque SATA : données SATA et alimentation SATA.
- Le manuel du boîtier reste la référence, car la disposition varie fortement d’un modèle à l’autre.
Où se trouve le disque dur dans un boîtier PC
Dans un boîtier moyen tour classique, le disque dur mécanique de 3,5 pouces se trouve habituellement dans la partie basse, près de l’alimentation. Il est installé dans une cage composée de tiroirs ou de rails, parfois dissimulée derrière un cache qui sépare la zone des composants de celle des câbles.

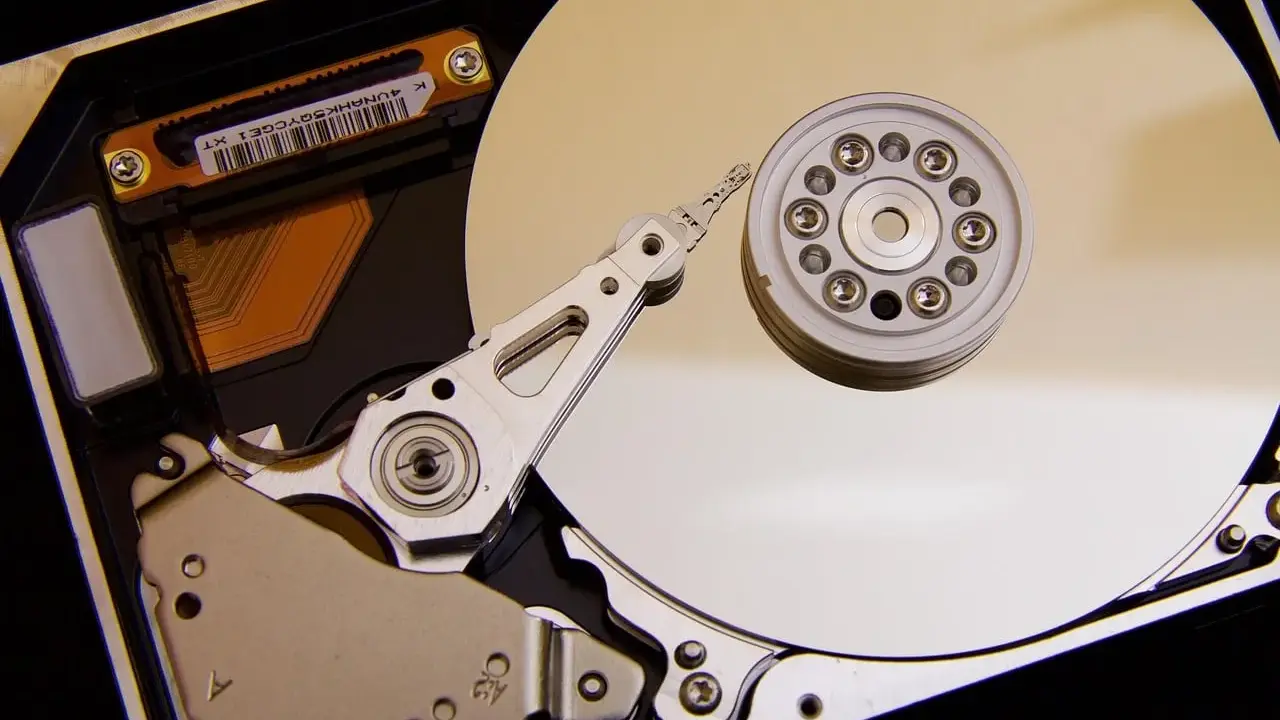

Cette position n’est pas choisie au hasard. Un HDD contient des plateaux en rotation et produit davantage de vibrations qu’un SSD. La cage métallique, souvent équipée de rondelles en caoutchouc, limite donc le bruit transmis au châssis. Je déconseille de poser un disque mécanique librement au fond du boîtier, même pour un test rapide.
Sur les boîtiers récents, les cages 3,5 pouces sont parfois amovibles. Elles peuvent être placées devant l’alimentation, derrière la façade avant ou retirées pour laisser davantage de place à une longue carte graphique. Certains modèles compacts ne proposent même plus de baie 3,5 pouces, ce qui impose l’utilisation d’un SSD ou d’un support externe.
Comprendre les formats 3,5 pouces, 2,5 pouces et M.2
La dimension du support détermine son emplacement physique, mais elle ne dit pas toujours quel type de stockage vous avez entre les mains. Un SSD SATA et un disque dur SATA peuvent utiliser le même connecteur, tout en nécessitant des supports différents.
| Format | Emplacement habituel | Câblage | Usage courant |
|---|---|---|---|
| HDD 3,5 pouces | Cage ou tiroir inférieur | SATA données + alimentation SATA | Grande capacité à moindre coût |
| SSD SATA 2,5 pouces | Dos de la carte mère ou plaque dédiée | SATA données + alimentation SATA | Système, jeux et stockage silencieux |
| SSD M.2 NVMe | Connecteur M.2 sur la carte mère | Aucun câble de données | Démarrage et transferts rapides |
Le SSD 2,5 pouces est souvent fixé sur une plaque située derrière la carte mère. Cette solution libère l’espace visible et améliore le rangement des câbles. Il faut cependant vérifier que le panneau latéral peut encore se refermer, car les connecteurs SATA peuvent ajouter quelques centimètres d’épaisseur.
Le SSD M.2 constitue un cas différent. Il se visse dans un petit connecteur de la carte mère, généralement entre le processeur et le premier port PCI Express ou sous un dissipateur thermique. Il n’occupe donc pas une baie de disque du boîtier, même s’il sert bien de stockage interne.
Choisir le meilleur emplacement selon votre installation
Pour un disque dur mécanique
Je privilégie la cage 3,5 pouces la plus basse, surtout si le boîtier dispose de patins antivibrations. Il faut laisser un peu d’espace autour de la cage afin que l’air provenant du ventilateur avant puisse circuler vers la carte graphique et le processeur.
Un HDD utilisé pour les sauvegardes ou les fichiers volumineux peut être installé dans une cage moins directement ventilée. En revanche, pour un disque qui travaille plusieurs heures par jour, une température stable autour de 30 à 45 °C est préférable. La température exacte dépend du modèle, de la charge et de la ventilation du boîtier.
Pour un SSD SATA
Le SSD 2,5 pouces ne chauffe généralement pas assez pour nécessiter un flux d’air dédié. Son meilleur emplacement est souvent celui qui facilite le passage des câbles, notamment derrière la carte mère ou sur le plateau prévu par le constructeur.
Ne forcez jamais un SSD dans une cage 3,5 pouces. Un adaptateur 2,5 vers 3,5 pouces permet de le fixer correctement, avec des trous de vis alignés. Le poser simplement sur une plaque métallique ne présente pas le même risque mécanique qu’avec un HDD, mais ce n’est pas une installation propre ni durable.
Lire aussi : Clé USB, SSD, carte mémoire - Quel stockage portable choisir ?
Pour un SSD M.2
Le port M.2 le plus proche du processeur offre souvent la meilleure connexion, mais il peut partager des lignes avec certains ports SATA ou PCI Express. Cela signifie qu’un connecteur SATA peut être désactivé lorsque le port M.2 correspondant est utilisé. Le manuel de la carte mère permet de vérifier ce détail avant le montage.
Si le SSD M.2 possède un dissipateur, retirez uniquement le film protecteur de la bande thermique avant de remettre le capot. Je vois régulièrement des montages où le film reste en place, ce qui empêche le contact thermique et peut augmenter inutilement la température du SSD.
Installer un disque SATA sans se tromper de branchement
Avant toute manipulation, éteignez le PC, débranchez le câble secteur et appuyez quelques secondes sur le bouton de démarrage pour décharger le circuit. Travaillez sur une surface stable et évitez les tapis très chargés en électricité statique.
- Retirez le panneau latéral du boîtier et repérez la cage 3,5 pouces ou le support 2,5 pouces.
- Fixez le disque avec les vis ou le système de clips fourni par le boîtier.
- Branchez un câble SATA entre le disque et un port SATA libre de la carte mère.
- Branchez la prise d’alimentation SATA venant du bloc d’alimentation.
- Rangez les câbles sans les plier fortement ni les placer devant un ventilateur.
- Redémarrez le PC et vérifiez la détection du disque dans l’UEFI ou dans le système.
La prise SATA de données est fine et généralement coudée à son extrémité. La prise d’alimentation est plus large et provient directement du bloc d’alimentation. Elles ne sont pas interchangeables, mais il ne faut pas confondre un câble SATA avec un câble d’alimentation modulaire destiné à un autre connecteur.
Si le disque apparaît dans l’UEFI mais pas dans Windows, le problème n’est pas forcément le montage. Il peut simplement être non initialisé ou non partitionné. Dans ce cas, ouvrez la gestion des disques, attribuez une lettre et formatez-le uniquement s’il est neuf ou si vous avez déjà sauvegardé les données présentes.
Les erreurs qui posent le plus de problèmes
La première erreur consiste à se fier uniquement à l’apparence du boîtier. Une baie vide n’est pas toujours compatible avec tous les formats, et certains supports demandent un tiroir spécifique. Je vérifie toujours les dimensions annoncées par le constructeur avant de commander un disque supplémentaire.
- Installer un HDD sans le visser, ce qui transmet les vibrations et peut endommager le disque lors d’un déplacement.
- Oublier le câble d’alimentation en pensant que le câble SATA suffit.
- Bloquer une entrée d’air avec une cage amovible ou un faisceau de câbles trop épais.
- Utiliser un port SATA désactivé par le partage de lignes avec un SSD M.2.
- Forcer un connecteur au lieu de vérifier son orientation et son détrompeur.
- Formater un ancien disque avant d’avoir récupéré ses fichiers.
Il faut aussi tenir compte de la longueur des câbles et de l’accès aux connecteurs. Dans un petit boîtier, le disque peut être parfaitement compatible sur le papier, mais difficile à installer une fois la carte graphique ou le radiateur monté. Un test à blanc avant de tout refermer évite beaucoup de démontages.
La méthode simple pour vérifier la compatibilité
Commencez par identifier le type de disque. Un modèle 3,5 pouces exige une baie suffisamment large, tandis qu’un SSD SATA 2,5 pouces peut demander un support dédié ou un adaptateur. Pour un modèle M.2, contrôlez surtout la présence d’un connecteur compatible et la longueur acceptée, souvent 2280, soit 22 mm de large et 80 mm de long.
Vérifiez ensuite le nombre de ports SATA disponibles, les éventuels ports désactivés et la puissance du bloc d’alimentation. Un disque supplémentaire consomme peu face à une carte graphique, mais un ancien bloc mal équipé peut manquer de connecteurs ou présenter des câbles en mauvais état.
Enfin, regardez l’espace réservé au refroidissement. Le stockage ne doit pas toucher un ventilateur, une carte graphique ou une paroi. Pour moi, une bonne installation est celle qui reste fermement fixée, correctement ventilée et facile à dépanner six mois plus tard.
Un emplacement bien choisi protège aussi vos données
La baie idéale dépend donc moins de sa position exacte que de trois critères simples. Le disque doit être compatible avec le format prévu, solidement fixé et relié à des câbles qui ne gênent pas la circulation de l’air.
Pour un PC polyvalent, je recommande souvent un SSD M.2 pour le système et les applications, complété par un HDD 3,5 pouces pour les archives lorsque la capacité prime sur le silence. Quelle que soit la combinaison retenue, gardez une sauvegarde indépendante, car aucun emplacement interne ne protège un disque contre une panne, une surtension ou une erreur de manipulation.
