Une alimentation mal choisie peut provoquer des redémarrages, limiter l’évolution d’un PC ou, dans les cas les plus sérieux, endommager des composants. Les différents types d’alimentation PC ne se distinguent pas seulement par leur puissance, mais aussi par leur format, leurs connecteurs, leur rendement et leur compatibilité avec les cartes graphiques récentes.
Le bon bloc dépend du format, de la puissance et de la norme
- ATX convient à la majorité des PC de bureau et des configurations gaming.
- SFX, SFX-L et TFX répondent aux contraintes des boîtiers compacts.
- Pour une carte graphique récente, une alimentation ATX 3.1 avec câble 12V-2x6 offre davantage de sérénité.
- Une certification 80 PLUS ou Cybenetics renseigne surtout sur le rendement, pas sur la qualité globale.
- Je recommande généralement une marge de 20 à 30 % au-dessus de la consommation maximale estimée.

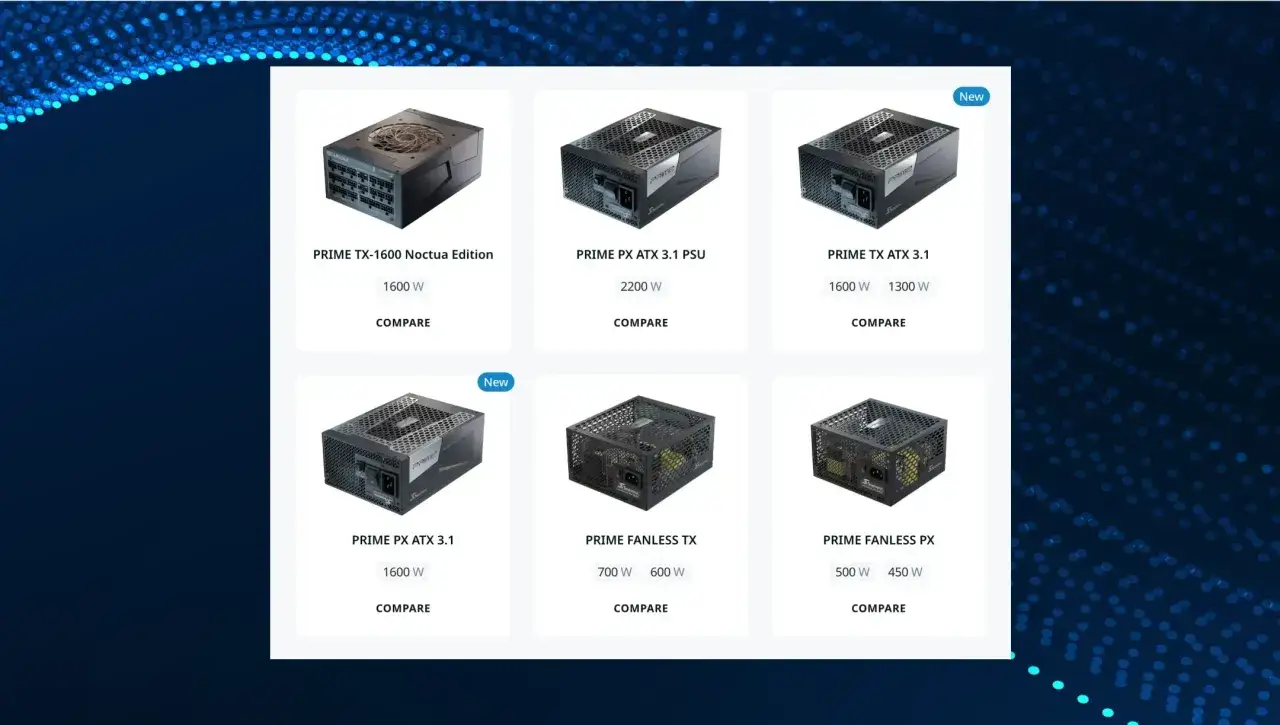

Les formats d’alimentation qui déterminent la compatibilité
Le premier critère à vérifier est le format physique. Une alimentation suffisamment puissante ne rentrera pas forcément dans le boîtier, et les trous de fixation ou la longueur des câbles peuvent aussi poser problème.
ATX, le format standard des PC de bureau
Le bloc ATX est le modèle le plus courant dans les tours classiques, les boîtiers moyen tour et la plupart des configurations gaming. Ses dimensions de référence sont proches de 150 × 86 × 140 mm, mais la profondeur peut dépasser 160 ou 180 mm sur les modèles de forte puissance.
Je conseille de vérifier cette profondeur avant l’achat, surtout si le boîtier possède une cage à disques ou un espace réduit pour les câbles. Une alimentation ATX modulaire de 1 000 W peut être nettement plus longue qu’un modèle de 550 W.
SFX et SFX-L pour les petites configurations
Le format SFX mesure généralement environ 125 × 63,5 × 100 mm. Il est conçu pour les mini-PC, les boîtiers Mini-ITX et certaines configurations compactes. Le SFX-L conserve la même largeur et la même hauteur, mais gagne souvent quelques centimètres en profondeur, ce qui permet d’intégrer un ventilateur plus grand et de réduire le bruit.
Un adaptateur peut installer une alimentation SFX dans un boîtier ATX, mais l’inverse n’est pas possible. Le SFX est donc intéressant pour un petit PC évolutif, à condition de contrôler la longueur des câbles et le nombre de connecteurs PCIe disponibles.
TFX, Flex ATX et blocs propriétaires
Les formats TFX et Flex ATX apparaissent surtout dans les PC professionnels compacts, les machines de bureau de marque et certains serveurs domestiques. Ils ne sont pas interchangeables avec une alimentation ATX classique, même lorsque la puissance affichée semble similaire.
Les ordinateurs Dell, HP ou Lenovo peuvent également utiliser un bloc propriétaire, avec des dimensions ou des connecteurs spécifiques. Dans ce cas, je vérifie toujours la référence exacte du bloc d’origine et le brochage de la carte mère. Un connecteur qui ressemble à un ATX 24 broches n’est pas nécessairement compatible électriquement.
| Format | Usage courant | Point de vigilance |
|---|---|---|
| ATX | PC de bureau, gaming, station de travail | Profondeur du bloc et espace pour les câbles |
| SFX | Mini-ITX et PC compacts | Ventilation, longueur des câbles et puissance disponible |
| SFX-L | Petit boîtier avec besoin de silence | Compatibilité avec la profondeur du châssis |
| TFX ou Flex ATX | PC professionnels et formats très fins | Compatibilité mécanique et brochage parfois propriétaire |
Les normes électriques à connaître avant de choisir
Le format indique si le bloc peut entrer dans le boîtier. La norme électrique précise plutôt la manière dont il fournit l’énergie, gère les variations de charge et communique avec les composants.
ATX12V, EPS12V et ATX12VO
La majorité des alimentations actuelles suivent la famille ATX12V. Elles fournissent principalement du 12 V au processeur et à la carte graphique, puis les autres tensions sont générées sur la carte mère ou par les circuits internes du bloc.
Le connecteur EPS12V 4+4 broches alimente le processeur. Une carte mère destinée à une configuration puissante peut demander deux connecteurs EPS, même si un seul suffit souvent au fonctionnement normal. Il faut donc contrôler la fiche technique de la carte mère plutôt que se fier uniquement à la puissance totale.
Le standard ATX12VO pousse plus loin cette logique en concentrant l’alimentation sur le 12 V. Il reste surtout présent dans certains PC préassemblés et écosystèmes spécifiques. Pour une configuration montée pièce par pièce, l’ATX12V traditionnel demeure le choix le plus simple et le plus compatible.
ATX 3.0 et ATX 3.1 pour les cartes graphiques modernes
Les normes ATX 3.0 et ATX 3.1 ont été pensées pour mieux supporter les pointes de consommation très brèves des cartes graphiques récentes. Une carte peut demander temporairement bien plus que sa consommation moyenne, ce qui explique certains redémarrages avec d’anciens blocs pourtant assez puissants sur le papier.
Pour une carte graphique récente, je privilégie une alimentation ATX 3.1 avec un câble 12V-2x6 natif. Cette connexion remplace progressivement le 12VHPWR et évite, lorsque la compatibilité est assurée, de recourir à un adaptateur composé de plusieurs câbles PCIe.
Cette norme ne rend pas une alimentation ancienne inutilisable. Elle apporte surtout une meilleure marge face aux transitoires. Une bonne alimentation ATX12V 2.x peut encore convenir à une configuration modeste, mais je préfère une génération récente pour un PC haut de gamme destiné à durer.
Combien de watts faut-il réellement prévoir
La puissance inscrite sur le boîtier ne doit pas être choisie au hasard. Le processeur, la carte graphique, les disques, les ventilateurs et les accessoires consomment ensemble, avec des écarts importants entre la charge moyenne et le pic instantané.
Voici des repères pratiques, à ajuster selon les modèles exacts.
| Configuration | Puissance généralement adaptée | Conseil |
|---|---|---|
| Bureautique avec circuit graphique intégré | 300 à 450 W | Privilégier le silence et le rendement |
| Gaming avec carte graphique milieu de gamme | 550 à 650 W | Vérifier le connecteur PCIe requis |
| Gaming avancé ou création 3D | 750 à 850 W | Choisir de préférence ATX 3.1 |
| Carte graphique très haut de gamme | 1 000 W ou davantage | Suivre la recommandation du fabricant |
Je pars généralement de la consommation maximale estimée, puis j’ajoute 20 à 30 % de marge. Cette réserve évite de faire fonctionner le bloc constamment à sa limite et laisse un peu de place à l’ajout d’un SSD, d’une carte d’extension ou d’une mise à niveau graphique.
Il ne sert cependant à rien d’acheter 1 200 W pour une machine qui en consomme 350. Le coût augmente, le rendement à faible charge peut être moins intéressant et le ventilateur n’est pas toujours plus silencieux. Une alimentation de 650 W de bonne qualité vaut souvent mieux qu’un modèle bas de gamme de 850 W.
Le rail 12 V reste déterminant
La puissance totale ne suffit pas. Consultez la ligne +12 V sur l’étiquette du bloc, car c’est elle qui alimente principalement le processeur et la carte graphique. Sur les modèles modernes, sa capacité doit être proche de la puissance nominale annoncée.
Je regarde aussi les protections électriques, notamment OCP, OVP, UVP, SCP, OPP et OTP. Elles désignent respectivement la protection contre les surintensités, les surtensions, les sous-tensions, les courts-circuits, les surcharges et la surchauffe. Leur présence ne remplace pas un bon circuit interne, mais leur absence est un signal d’alerte.
Rendement, modularité et niveau sonore
Les logos et les câbles influencent le confort d’utilisation, mais ils ne jouent pas le même rôle. Il faut les examiner séparément pour éviter de payer une option qui ne répond pas à son véritable besoin.
Comprendre 80 PLUS et Cybenetics
La certification 80 PLUS classe le rendement selon plusieurs niveaux, de Bronze à Titanium. Un rendement élevé signifie que le bloc transforme une plus grande partie de l’électricité en énergie utile et dissipe moins sous forme de chaleur.
Une alimentation 80 PLUS Gold peut être un excellent choix pour un PC gaming, mais ce label ne garantit pas à lui seul la qualité des condensateurs, la stabilité des tensions ou le niveau sonore. Cybenetics propose de son côté les certifications ETA pour le rendement et LAMBDA pour le bruit, avec des mesures réalisées sur davantage de points de charge.
Dans la pratique, je préfère un bloc Gold ou Platinum correctement testé, doté de protections complètes et couvert par une garantie solide, plutôt qu’un modèle Titanium peu documenté. Le rendement fait baisser les pertes, mais la conception électronique reste prioritaire.
Lire aussi : Procesory Intel 2026 - Jak wybrać Core Ultra, Core, Xeon?
Modulaire, semi-modulaire ou fixe
- Non modulaire signifie que tous les câbles sont attachés au bloc. Le prix est souvent plus bas, mais les câbles inutilisés encombrent le boîtier.
- Semi-modulaire conserve les câbles indispensables et permet de retirer les autres. C’est un compromis pratique pour la plupart des PC.
- Entièrement modulaire permet de ne brancher que les câbles nécessaires. Le montage est plus propre, surtout dans un boîtier compact.
Attention, les câbles modulaires ne sont pas universels. Même avec le même connecteur côté alimentation, le brochage peut varier selon la marque ou la série. Je ne réutilise donc jamais les anciens câbles d’un autre bloc sans confirmation explicite du fabricant.
Les erreurs qui rendent une alimentation inadaptée
La première erreur consiste à choisir uniquement selon le nombre de watts. La deuxième est de confondre format du bloc et norme électrique. Une alimentation SFX peut être très moderne et très performante, tandis qu’un modèle ATX peut être ancien ou mal conçu.
Je vois aussi souvent des configurations équipées d’une carte graphique exigeante et d’un adaptateur PCIe mal positionné. Le câble 12V-2x6 doit être complètement inséré et suffisamment courbé, sans pression excessive près du connecteur. Un mauvais contact peut provoquer une chauffe locale.
Une autre erreur fréquente est de négliger la profondeur du bloc. Dans un boîtier compact, une alimentation de 180 mm peut empêcher l’installation d’un disque ou rendre impossible le rangement des câbles. La fiche technique du boîtier doit être consultée avant celle du bloc.
Enfin, je déconseille les alimentations sans marque claire, sans fiche technique détaillée ou vendues très en dessous du prix habituel. Pour un PC bureautique, une enveloppe de 50 à 80 euros peut suffire. Pour une alimentation Gold ATX 3.1 de 750 à 850 W, il faut plutôt prévoir environ 100 à 180 euros, selon la garantie et la qualité de la gamme.
La vérification finale avant de commander
Avant de valider un achat, je contrôle cinq éléments dans cet ordre. Le format et la profondeur doivent correspondre au boîtier, la puissance doit couvrir la consommation avec une marge raisonnable, puis les connecteurs doivent convenir à la carte mère et au GPU.
- Format compatible avec le boîtier, notamment ATX, SFX ou TFX.
- Puissance recommandée par le fabricant de la carte graphique.
- Présence des connecteurs EPS12V, PCIe et 12V-2x6 nécessaires.
- Norme ATX récente pour une configuration amenée à évoluer.
- Protections complètes, rendement cohérent et garantie d’au moins plusieurs années.
Pour une tour classique, je choisirais aujourd’hui un bloc ATX 3.1 de 650 à 850 W selon la carte graphique, avec un rendement Gold et un câblage adapté. Pour un mini-PC, le format SFX ou SFX-L devient prioritaire. Le meilleur type d’alimentation PC est donc celui qui correspond réellement au boîtier, aux connecteurs et aux pics de consommation, pas celui qui affiche le chiffre le plus élevé.
