Le bon connecteur dépend surtout de la puissance demandée
- Le slot PCIe fournit généralement jusqu’à 75 W à la carte.
- Une prise PCIe 6 broches apporte jusqu’à environ 75 W supplémentaires.
- Une prise PCIe 8 broches, souvent en format 6+2, peut fournir jusqu’à environ 150 W.
- Les cartes très puissantes utilisent parfois un connecteur 12V-2x6 capable de transporter beaucoup plus d’énergie avec un seul câble.
- La puissance de l’alimentation doit tenir compte de la carte, du processeur et des pointes de consommation.
Quels connecteurs trouve-t-on sur une carte graphique
La carte reçoit une partie de son énergie directement par le port PCI Express x16 de la carte mère. Ce slot fournit généralement jusqu’à 75 W, ce qui suffit pour les modèles peu gourmands. Dès qu’une carte dépasse cette enveloppe, elle utilise une ou plusieurs prises reliées à l’alimentation du PC.
La prise PCIe 6 broches
Le connecteur PCIe à 6 broches est surtout présent sur des cartes graphiques d’entrée ou de milieu de gamme. Il fournit environ 75 W supplémentaires. Une carte équipée d’un seul connecteur 6 broches peut donc recevoir jusqu’à environ 150 W en additionnant le slot et le câble, même si la consommation réelle dépend toujours du modèle.Le connecteur 8 broches en 6+2
Le format le plus courant reste le PCIe 6+2 broches. Les deux broches amovibles permettent de l’utiliser sur une prise 6 broches ou 8 broches. Dans une configuration classique, une prise PCIe 8 broches apporte jusqu’à environ 150 W au GPU, en complément de l’alimentation fournie par le port de la carte mère.
Deux prises 8 broches indiquent généralement une carte plus énergivore, souvent située dans une plage de 200 à 350 W. Il ne faut cependant pas déduire la consommation exacte du nombre de prises. La fiche technique du modèle acheté reste la référence, car une version overclockée peut demander davantage qu’une carte standard portant le même nom.
Le 12VHPWR et le 12V-2x6
Les cartes haut de gamme récentes peuvent utiliser un connecteur compact à 16 broches. Le 12V-2x6 est l’évolution du 12VHPWR et regroupe les lignes de puissance ainsi que des broches de détection. Il peut transporter une puissance très élevée avec un seul câble, ce qui réduit l’encombrement autour de la carte.
Ce connecteur doit être inséré jusqu’au fond et ne doit pas être fortement plié juste à la sortie de la prise. Je laisse toujours quelques centimètres de dégagement avant de courber le câble. Un branchement incomplet ou une courbure trop serrée augmente le risque de mauvais contact et de surchauffe.
Comment choisir la bonne alimentation
La puissance indiquée sur le bloc d’alimentation ne suffit pas à elle seule. Une carte consommant 300 W doit partager la réserve disponible avec le processeur, les ventilateurs, les SSD et les autres composants. Je garde habituellement une marge de 20 à 30 % afin d’absorber les pointes de consommation et de préserver le silence du ventilateur.
| Consommation indicative du GPU | Puissance d’alimentation souvent adaptée | Connectique fréquente |
|---|---|---|
| Jusqu’à 100 W | 450 à 550 W | Slot PCIe seul ou 6 broches |
| 150 à 200 W | 550 à 650 W | 6 broches ou 8 broches |
| 250 à 300 W | 650 à 750 W | 1 à 2 prises 8 broches |
| 350 à 450 W | 850 à 1000 W | 2 à 3 prises 8 broches ou 12V-2x6 |
| Plus de 500 W | 1000 W ou davantage | 12V-2x6 ou adaptateur officiel |
Ces valeurs restent des repères, pas des règles absolues. Le processeur change beaucoup le résultat. Une configuration équipée d’un processeur haut de gamme, de plusieurs disques et d’une carte très puissante mérite une alimentation plus généreuse qu’un PC équipé d’un processeur basse consommation.
Je privilégie aussi un bloc certifié 80 Plus Gold ou mieux, provenant d’une gamme connue, avec des protections contre les surintensités et les courts-circuits. La certification ne garantit pas toute la qualité électronique, mais elle constitue un premier filtre utile. Pour les cartes récentes, une alimentation compatible avec les standards ATX 3.0 ou ATX 3.1 simplifie souvent le branchement du 12V-2x6.

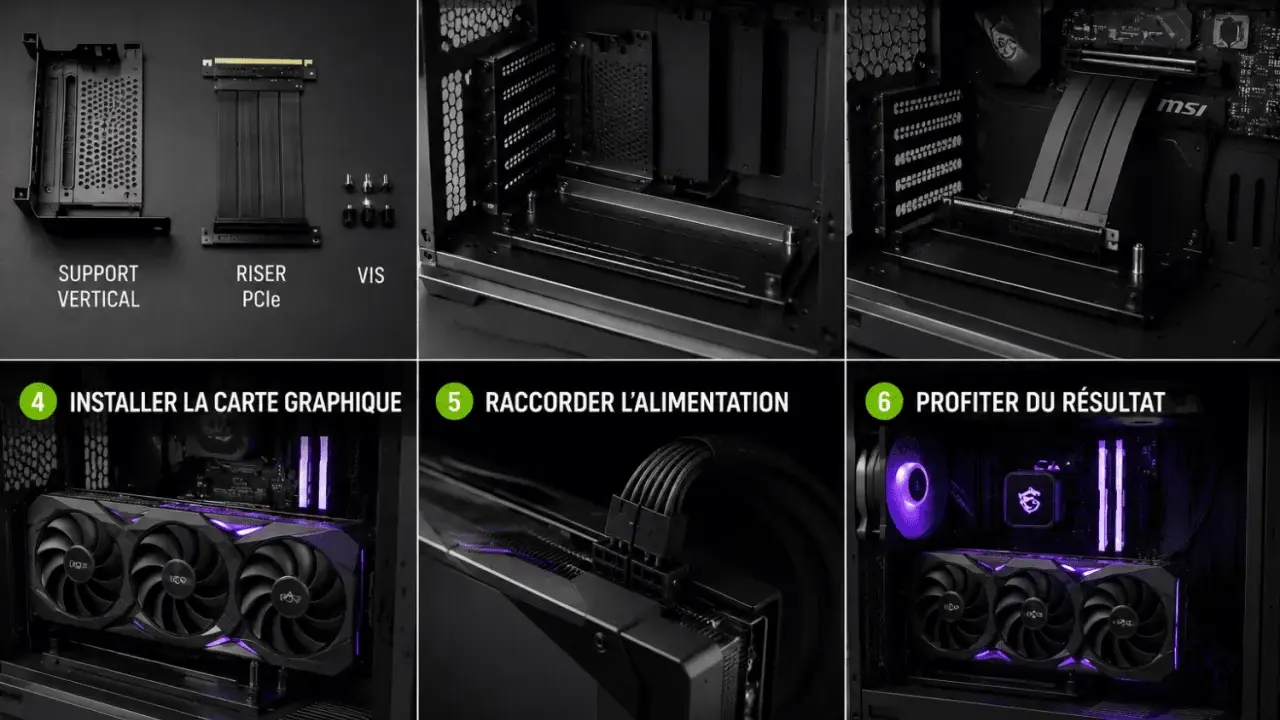

Comment brancher correctement la carte
Avant toute manipulation, j’éteins le PC, je coupe l’interrupteur du bloc d’alimentation et je débranche le câble secteur. La carte doit être installée dans le port PCIe x16 principal, généralement le plus proche du processeur, puis fixée au boîtier afin que son poids ne tire pas sur le connecteur.
- Repérez sur l’alimentation les câbles marqués PCIe ou VGA.
- Vérifiez le nombre exact de prises demandé par la carte.
- Utilisez une prise 6+2 pour un connecteur 8 broches, sans forcer l’orientation.
- Enfoncez le câble jusqu’à entendre ou sentir le verrouillage du clip.
- Pour un adaptateur 12V-2x6, branchez chaque prise 8 broches nécessaire sur un câble PCIe distinct lorsque le fabricant le recommande.
- Contrôlez que le câble ne touche pas les pales des ventilateurs et qu’il n’est pas plié brutalement.
Une confusion revient souvent entre les prises PCIe 6+2 et EPS 4+4 destinées au processeur. Elles peuvent se ressembler, mais leur câblage et leur détrompeur ne sont pas identiques. Une prise CPU ne doit jamais être branchée dans la carte graphique, même si elle semble entrer avec un peu de pression.
Autre règle importante avec une alimentation modulaire. Les câbles ne sont pas universels du côté du bloc, même lorsque la prise côté composant paraît identique. Je n’utilise donc jamais un câble récupéré sur une autre alimentation sans confirmation explicite du fabricant. Cette erreur peut détruire la carte graphique ou le bloc dès la mise sous tension.
Un câble en dérivation suffit-il

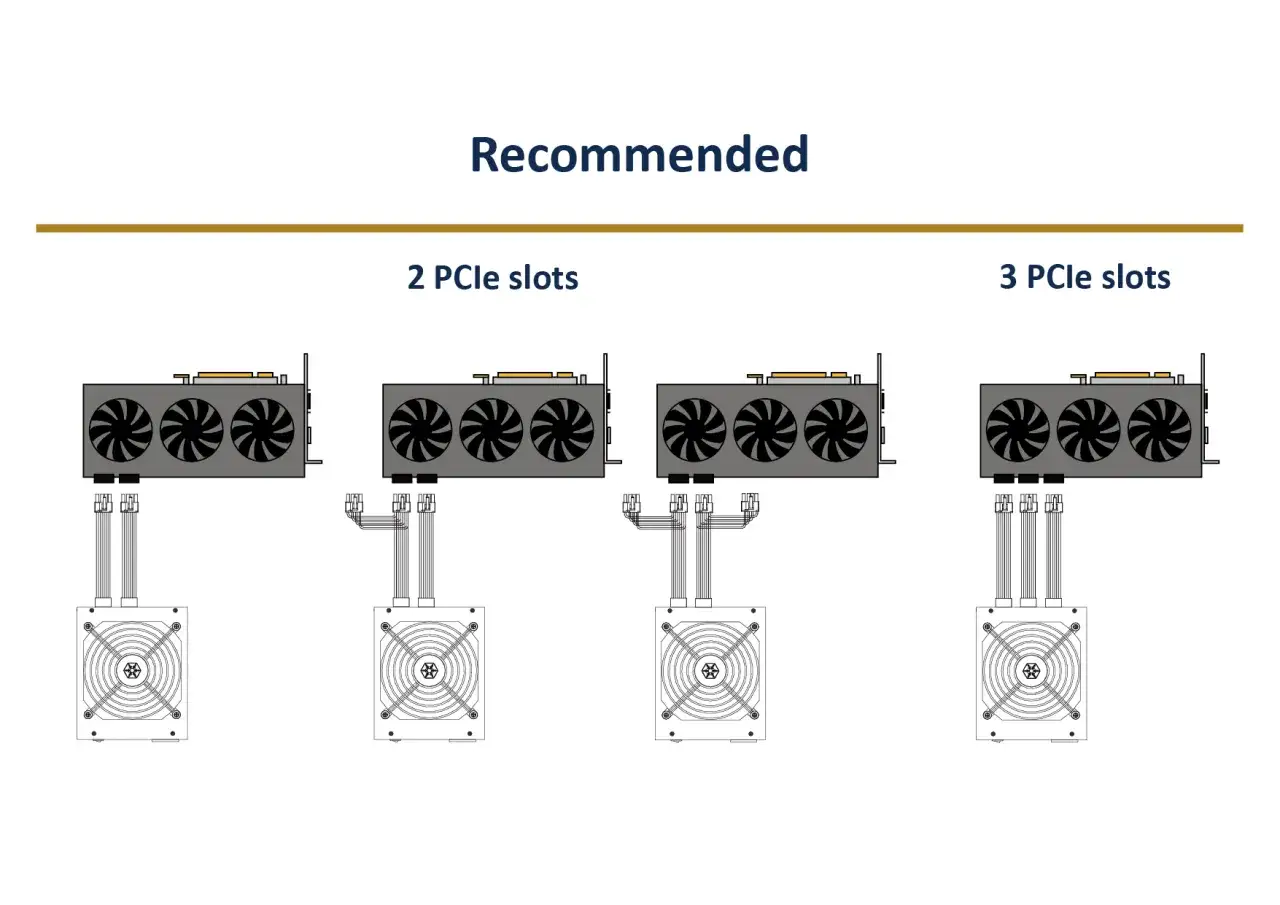

Les alimentations proposent parfois un câble PCIe avec deux connecteurs en série, appelé câble en daisy chain. Il peut convenir à une carte modérément énergivore, par exemple avec deux prises 8 broches et une consommation raisonnable. Pour un modèle puissant, je préfère deux câbles séparés afin de mieux répartir le courant et de limiter l’échauffement d’un seul faisceau.
Le choix dépend aussi de la qualité du bloc et de la recommandation du fabricant. Une carte qui demande trois prises 8 broches ne doit pas être alimentée avec un seul câble doté de trois sorties si la notice préconise des lignes indépendantes. En cas de doute, la solution la plus prudente est simple un câble PCIe dédié par prise, lorsque l’alimentation le permet.
Avec le 12V-2x6, un câble natif fourni par une alimentation compatible est généralement préférable à un empilement d’adaptateurs. Les adaptateurs officiels restent utilisables lorsqu’ils sont fournis avec la carte, mais toutes leurs prises doivent être connectées. Une prise laissée vide peut provoquer une alimentation insuffisante ou empêcher le démarrage.
Les erreurs qui provoquent les pannes
La carte démarre mais l’écran reste noir
Commencez par vérifier que le câble vidéo est branché sur la carte graphique et non sur la sortie vidéo de la carte mère. Contrôlez ensuite le verrouillage du connecteur d’alimentation, puis retirez et réinstallez la carte dans son port PCIe. Un câble mal enclenché suffit parfois à faire tourner les ventilateurs sans produire d’image.
Le PC redémarre en jeu
Des redémarrages sous forte charge peuvent signaler une alimentation trop juste, une protection du bloc qui se déclenche ou une température excessive. Surveillez la consommation et les températures avec un outil de diagnostic, puis vérifiez que le bloc fournit bien la puissance recommandée par le constructeur de la carte.
Lire aussi : PC portable ou fixe - Le guide pour bien choisir son ordinateur
Le connecteur devient chaud
Un connecteur chaud, bruni ou présentant une odeur de plastique doit être pris au sérieux. Éteignez immédiatement le PC et remplacez le câble ou l’alimentation après inspection. Ne tentez pas de corriger le problème en forçant davantage la prise, car la cause peut être un contact incomplet, une broche endommagée ou un câble inadapté.
Enfin, une carte peut être parfaitement compatible avec la carte mère tout en étant incompatible avec le boîtier ou l’alimentation. Vérifiez la longueur de la carte, son épaisseur en nombre de slots, l’espace disponible pour le câble et la puissance réelle du bloc. C’est souvent ce contrôle physique, plus que la compatibilité PCIe elle-même, qui évite les mauvaises surprises lors du montage.
Le contrôle final qui évite la plupart des problèmes
Avant de refermer le boîtier, je vérifie quatre éléments. La prise correspond bien à la norme PCIe ou 12V-2x6, toutes les broches nécessaires sont connectées, le clip est verrouillé et aucun câble ne subit de tension latérale. Cette vérification prend moins de cinq minutes et évite une grande partie des pannes liées à l’alimentation.
Retenez surtout ceci. Le nombre de broches ne suffit pas pour choisir une alimentation : il faut croiser la consommation du GPU, la recommandation du fabricant, les besoins du processeur et la qualité des câbles. Avec une marge raisonnable et un branchement propre, la carte graphique fonctionnera de manière stable, silencieuse et durable.
