Un boîtier peut sembler assez grand, mais cela ne garantit pas qu’il acceptera la carte mère de votre choix. Le format détermine l’espace disponible pour la mémoire, les cartes PCIe, le refroidissement et les futurs composants, autant de points que je vérifie avant chaque montage.
Les dimensions à retenir avant de choisir le boîtier
- ATX mesure généralement 305 × 244 mm et offre le plus de possibilités d’extension.
- Micro-ATX atteint 244 × 244 mm, avec un bon équilibre entre encombrement et évolutivité.
- Mini-ITX mesure 170 × 170 mm et vise les configurations compactes.
- E-ATX est plus large, mais ses dimensions varient selon les fabricants.
- Le boîtier doit être compatible avec le format, le refroidisseur, la carte graphique et l’alimentation.
Les formats qui couvrent l’essentiel du marché
Dans un PC de bureau, la taille de la carte mère correspond surtout à son facteur de forme. Ce standard définit ses dimensions, la position des trous de fixation et l’organisation générale des connecteurs. Les quatre formats les plus utiles à connaître sont l’ATX, le Micro-ATX, le Mini-ITX et l’E-ATX.
| Format | Dimensions courantes | Usage principal | Compromis |
|---|---|---|---|
| ATX | 305 × 244 mm | PC gaming, création, évolution importante | Boîtier plus volumineux |
| Micro-ATX | 244 × 244 mm au maximum | PC polyvalent et gaming raisonnablement compact | Moins de ports d’extension |
| Mini-ITX | 170 × 170 mm | Mini-PC, salon, configuration compacte | Évolution et refroidissement plus limités |
| E-ATX | Souvent jusqu’à 305 × 330 mm | Stations de travail et configurations haut de gamme | Compatibilité du boîtier à vérifier avec précision |
Les mesures ATX, Micro-ATX et Mini-ITX sont largement standardisées. Intel indique notamment que le Micro-ATX atteint 9,6 × 9,6 pouces, tandis que le Mini-ITX se limite à 6,7 × 6,7 pouces. En pratique, je considère le Micro-ATX comme le format le plus équilibré pour une majorité de configurations domestiques.
La taille influence les extensions plus que les performances
Une carte mère compacte n’est pas automatiquement moins rapide. À processeur, chipset, mémoire et alimentation comparables, les performances peuvent être très proches. La vraie différence se trouve plutôt dans le nombre de connecteurs et l’espace disponible autour des composants.

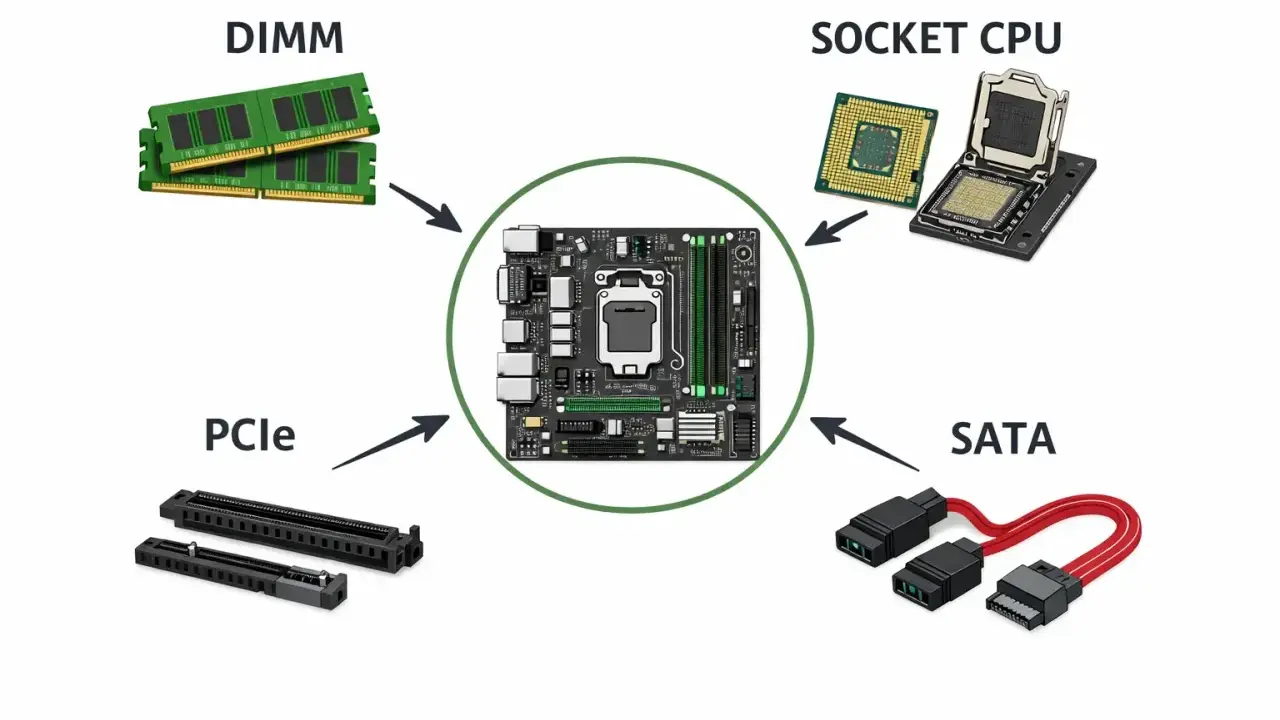

Une ATX propose souvent quatre emplacements mémoire et plusieurs ports PCI Express. Elle convient donc mieux à une grosse carte graphique accompagnée d’une carte réseau, d’une carte son ou d’une carte d’acquisition. Le Micro-ATX conserve généralement quatre emplacements mémoire, mais réduit le nombre de slots d’extension.
Le Mini-ITX se contente le plus souvent de deux emplacements RAM et d’un seul slot PCIe au format long. Cela suffit pour un PC de jeu compact, mais impose de réfléchir davantage au stockage, au Wi-Fi intégré et au refroidissement. Dans un petit boîtier, chaque centimètre compte, surtout autour de la carte graphique et du radiateur du processeur.
Je déconseille donc de choisir uniquement sur la dimension extérieure. Une carte Mini-ITX peut accepter un processeur puissant, mais son alimentation, ses températures et son espace intérieur demanderont généralement plus d’attention qu’une carte ATX.
Quel format choisir selon votre projet
ATX pour une configuration évolutive
Je privilégie l’ATX lorsqu’il faut installer plusieurs cartes ou prévoir des améliorations dans le temps. Ses 305 mm de largeur offrent davantage d’espace pour les étages d’alimentation, les ports M.2 et les cartes d’extension. C’est le choix logique pour une station de travail, un PC de montage vidéo ou une machine de jeu haut de gamme.
Micro-ATX pour le meilleur équilibre
Le Micro-ATX est souvent le choix le plus raisonnable. Il réduit la hauteur de la carte sans supprimer les fonctions essentielles, tout en restant compatible avec de nombreux boîtiers moyens. Pour un PC familial, bureautique avancé ou gaming avec une seule carte graphique, je trouve ce format particulièrement pertinent.
Mini-ITX pour gagner réellement de la place
Le Mini-ITX devient intéressant lorsque le volume du boîtier est une priorité. Il permet de créer un PC de salon ou une machine transportable, mais le montage demande plus de méthode. Les câbles sont plus difficiles à organiser, les températures peuvent monter plus vite et les composants compatibles sont parfois plus chers.
E-ATX pour les besoins spécifiques
L’E-ATX s’adresse surtout aux configurations comportant beaucoup de mémoire, plusieurs cartes d’extension ou une alimentation de processeur plus robuste. Son nom peut cependant être trompeur, car les dimensions ne sont pas parfaitement uniformes. Je ne me contente jamais de lire la mention « E-ATX » sur un boîtier, je vérifie la largeur maximale acceptée.
Comment vérifier la compatibilité avec le boîtier
Le format de la carte mère ne représente qu’une partie du problème. Avant l’achat, je contrôle systématiquement la fiche technique du boîtier et les dimensions exactes des composants, car deux configurations au même format peuvent avoir des contraintes très différentes.
- Vérifiez le format accepté par le boîtier. Un modèle ATX accepte souvent aussi le Micro-ATX et le Mini-ITX, mais l’inverse n’est pas vrai.
- Contrôlez les entretoises, ces petites pièces qui soutiennent la carte mère. Elles doivent correspondre aux trous prévus, sans point de contact supplémentaire sous le circuit imprimé.
- Mesurez la carte graphique, surtout sa longueur, son épaisseur et l’espace occupé par le radiateur ou les ventilateurs en façade.
- Comparez la hauteur du refroidisseur CPU avec la largeur intérieure du boîtier. Les grands ventirads peuvent empêcher la fermeture du panneau latéral.
- Examinez l’alimentation et la longueur des câbles. Dans un boîtier Mini-ITX, une alimentation modulaire ou au format SFX simplifie souvent le montage.
Les fabricants de boîtiers indiquent généralement la compatibilité avec les formats ATX, Micro-ATX et Mini-ITX. Selon ASUS, certains châssis prennent également en charge l’E-ATX, mais la limite réelle dépend de la largeur autorisée et de la présence éventuelle de passages de câbles.
Les erreurs fréquentes au moment de mesurer
Confondre le format et les dimensions du produit
Une carte mère annoncée comme Micro-ATX peut être plus courte que la limite maximale de 244 × 244 mm. Cela ne change pas forcément son format, mais la fiche technique du fabricant reste la seule référence fiable. Je me méfie particulièrement des annonces qui indiquent uniquement « compatible ATX » sans préciser les dimensions.
Oublier les composants qui dépassent
La carte mère peut entrer dans le boîtier tout en rendant le montage impossible. Un radiateur imposant, une carte graphique épaisse ou des barrettes mémoire équipées de dissipateurs hauts peuvent se gêner. La compatibilité mécanique doit donc être vérifiée dans les trois dimensions, pas seulement sur la surface de la carte.
Lire aussi : RTX 5080 Super - Attendre ou acheter maintenant ? Le guide.
Penser qu’un grand boîtier améliore toujours la configuration
Un boîtier ATX facilite le montage et la circulation de l’air, mais il prend davantage de place et peut laisser une petite carte Mini-ITX visuellement perdue. À l’inverse, un boîtier très compact réduit le volume, mais impose souvent un câblage plus précis et une ventilation mieux étudiée.
J’accorde aussi de l’importance aux connecteurs internes. Le nombre de ports USB en façade, de prises pour ventilateurs et de ports SATA peut être plus déterminant que quelques centimètres gagnés sur la carte.
Le bon repère pour acheter sans se tromper
Pour une configuration classique, je recommande de partir du besoin réel. ATX convient aux extensions nombreuses, Micro-ATX offre le meilleur compromis, et Mini-ITX se justifie surtout lorsque le faible encombrement passe avant la facilité d’évolution.
La méthode la plus sûre consiste à relever le format exact de la carte, puis à comparer la fiche du boîtier avec la longueur de la carte graphique, la hauteur du refroidisseur et le type d’alimentation. Cette vérification prend quelques minutes et évite un achat incompatible, un retour coûteux ou un montage qui devient pénible dès la première étape.
