Une petite vis mal choisie peut suffire à abîmer le filetage d’une entretoise, voire à mettre une carte mère en contact avec le châssis. Pour éviter cette erreur fréquente, je détaille ici les formats utilisés, le rôle des entretoises, les différences entre vis M3 et 6-32 UNC, ainsi que la méthode fiable pour monter une carte mère sans forcer.
La bonne fixation dépend surtout du boîtier et des entretoises
- Formats courants : vis M3 x 5 mm ou 6-32 UNC x 6 mm.
- Entretoises obligatoires : la carte mère ne doit jamais reposer directement sur le plateau.
- Compatibilité : le filetage de la vis doit correspondre à celui de l’entretoise.
- Montage sûr : une vis se serre jusqu’au contact, sans forcer.
- Erreur à éviter : laisser une entretoise sous un trou qui ne possède pas de vis.
Quelle vis fixe réellement une carte mère

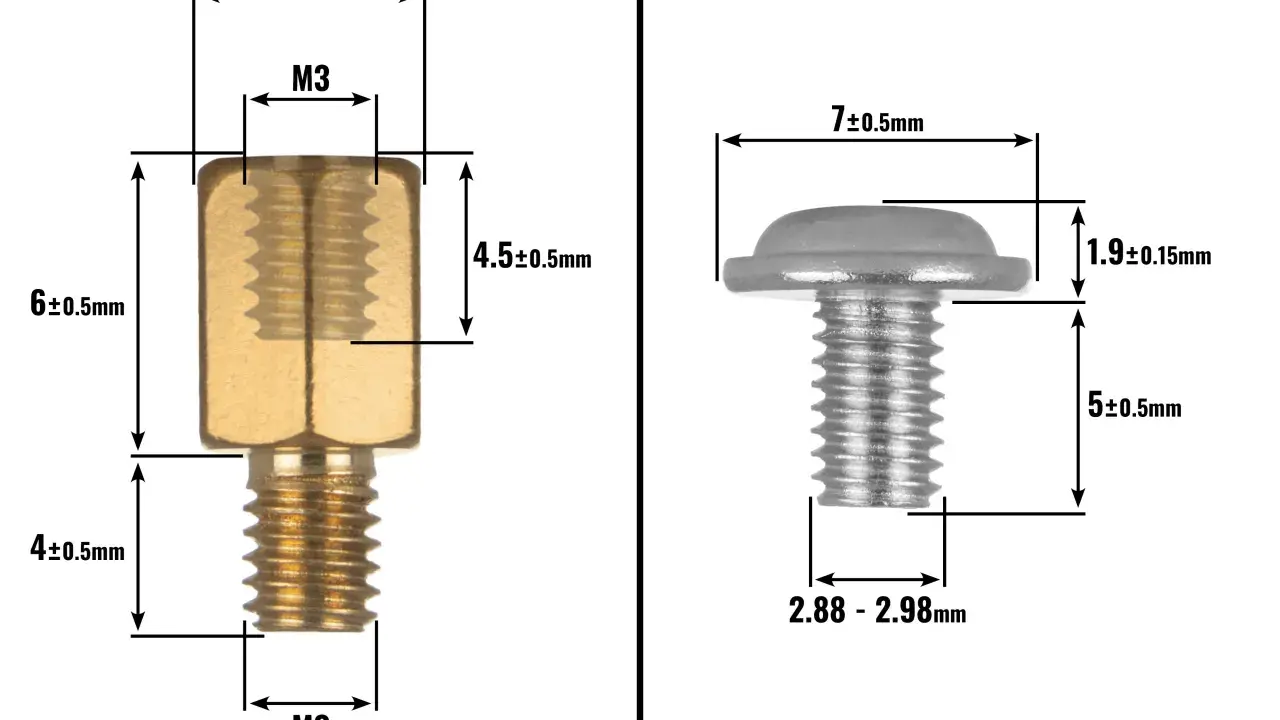

La vis ne se visse pas directement dans le métal du boîtier. Elle traverse le trou de fixation de la carte mère et se prend dans une entretoise filetée, une petite pièce généralement hexagonale qui surélève le circuit imprimé de quelques millimètres.
Dans les boîtiers PC actuels, on rencontre surtout deux familles de vis. La première est la 6-32 UNC, un filetage impérial très répandu dans les châssis conçus pour le marché international. La seconde est la M3, une vis métrique de 3 mm de diamètre, souvent utilisée dans les boîtiers européens ou pour les supports de stockage.
| Format | Dimension courante | Utilisation habituelle | Aspect pratique |
|---|---|---|---|
| 6-32 UNC | Environ 6 mm de long | Carte mère, alimentation, parfois disques | Filetage plus large, pas impérial |
| M3 | Environ 5 mm de long | SSD, disques 2,5 pouces et certains plateaux | Filetage métrique fin |
| M2 | Environ 3 à 4 mm de long | Certains SSD au format M.2 | Trop petite pour fixer une carte mère |
Ces dimensions restent des repères, pas une règle universelle. Certains fabricants emploient des vis M3 pour la carte mère, tandis que d’autres fournissent des vis 6-32 avec une tête cruciforme ou moletée. La notice du boîtier reste la référence, comme le rappellent les guides de Corsair et d’ASUS.
M3 ou 6-32 UNC comment faire la différence
À l’œil nu, une M3 et une 6-32 peuvent sembler presque identiques. Le diamètre de la 6-32 est légèrement supérieur et son pas, c’est-à-dire la distance entre deux filets, ne correspond pas à celui d’une M3. Les mélanger peut endommager l’entretoise dès les premiers tours.
Le test le plus sûr
Je conseille de retirer une entretoise ou de travailler avant l’installation de la carte mère. Présentez la vis dans l’entretoise avec les doigts et tournez-la doucement. Elle doit prendre immédiatement, sans résistance anormale. Si elle bloque après un demi-tour, ne forcez pas et changez de format.
- Une vis 6-32 possède généralement un filetage plus espacé et plus marqué.
- Une vis M3 paraît souvent un peu plus fine et possède un pas métrique régulier.
- Une vis M2 est visiblement plus petite et se retrouve surtout sur les SSD M.2.
- Une vis de disque dur 3,5 pouces peut ressembler à une fixation de carte mère, mais sa longueur ou sa tête ne convient pas toujours.
Le sachet fourni avec le boîtier indique souvent les lettres MB, Motherboard ou un pictogramme de carte mère. Je me fie davantage à ce marquage et au manuel qu’à la couleur des vis, car celle-ci varie selon les fabricants.
Les entretoises déterminent la sécurité du montage
Les entretoises empêchent les soudures situées sous la carte mère de toucher le plateau métallique. Elles servent aussi à aligner les trous de fixation avec la hauteur du panneau arrière et les ouvertures du boîtier. Sans elles, le risque de court-circuit est réel.
Un boîtier accepte généralement plusieurs formats de carte mère. Une ATX possède souvent jusqu’à 9 points de fixation, une Micro-ATX plutôt 6 et une Mini-ITX environ 4, mais la disposition exacte dépend du modèle. Il faut installer uniquement les entretoises correspondant aux trous présents sur la carte.
Le danger des entretoises en trop
Une entretoise placée sous une zone sans trou de fixation peut appuyer contre l’arrière du circuit imprimé. C’est une erreur classique lors d’un changement de format, par exemple quand on remplace une ATX par une Micro-ATX. Le PC peut refuser de démarrer, provoquer une panne intermittente ou endommager la carte.
Avant de poser la carte, je vérifie que chaque entretoise visible correspond à un trou. Certaines bases de boîtier portent des repères gravés comme A, M ou I pour ATX, Micro-ATX et Mini-ITX. Les modèles récents proposent parfois des entretoises fixes ou un système de centrage, mais le contrôle visuel reste indispensable.
Comment installer les vis de carte mère étape par étape
- Éteignez complètement le PC et débranchez le câble secteur. Posez le boîtier sur une surface stable et non conductrice.
- Retirez le panneau latéral et vérifiez la position des entretoises selon le format de la carte mère.
- Enlevez toute entretoise inutile et ajoutez celles qui manquent avec l’outil fourni ou une petite clé adaptée.
- Positionnez la carte mère en faisant correspondre les connecteurs arrière et les trous de fixation.
- Commencez par une vis centrale ou par un point qui maintient la carte en place, sans la serrer complètement.
- Ajoutez les autres vis en alternant les côtés afin de répartir la pression.
- Serrez chaque vis jusqu’à ce que la tête touche la surface de la carte, puis arrêtez-vous.
Le serrage ne demande pas de tournevis électrique. Une pression modérée avec un tournevis cruciforme suffit largement. Le circuit imprimé ne doit pas se déformer et la tête de vis ne doit pas écraser la zone autour du trou.
Si la carte bouge légèrement après la première vis, c’est normal. Il vaut mieux la laisser se positionner naturellement sur les entretoises que la pousser contre un connecteur ou une ouverture arrière. Cette petite marge facilite aussi l’alignement des ports USB, audio et réseau.
Les erreurs de vis les plus fréquentes
Utiliser une vis trop longue
Une vis trop longue peut atteindre le fond de l’entretoise, mais elle risque aussi de dépasser et de toucher le plateau. Même lorsqu’elle semble entrer correctement, elle peut empêcher la carte de reposer à plat. La longueur courante se situe autour de 5 à 6 mm, mais le modèle du boîtier prime toujours.
Confondre les vis de stockage
Les vis M3 destinées aux SSD de 2,5 pouces sont souvent placées dans le même sachet que les fixations de carte mère. Leur filetage peut sembler compatible, mais ce n’est pas une raison pour les utiliser. Les vis 6-32 ont aussi des usages multiples, notamment pour l’alimentation ou certains disques.
Forcer une vis qui résiste
Une vis qui accroche dès le premier tour est probablement mal alignée ou incompatible. La retirer immédiatement évite de croiser le filetage de l’entretoise. Une fois le filetage abîmé, l’entretoise peut tourner avec la vis et devenir difficile à remplacer.
Lire aussi : Ryzen 7 vs Intel - Le vrai équivalent pour votre PC
Ajouter des rondelles sans raison
Les rondelles métalliques ne sont normalement pas nécessaires pour une carte mère standard. Elles peuvent modifier la hauteur de fixation et créer un mauvais contact autour des trous prévus par le fabricant. Je les réserve aux cas explicitement prévus par la notice du boîtier.Le contrôle final avant de remettre le PC sous tension
Avant de fermer le boîtier, je passe en revue les points de fixation et je vérifie qu’aucune vis ne manque dans une zone importante. La carte doit être stable, parfaitement plane et séparée du châssis par les entretoises.
- Chaque vis est engagée dans une entretoise.
- Aucune entretoise ne se trouve sous une zone sans trou.
- Aucune vis ne touche une piste ou un composant situé sous la carte.
- Les câbles d’alimentation de la carte mère sont branchés avant de fermer le boîtier.
- Le tournevis n’a pas laissé de vis oubliée sous la carte ou dans le châssis.
En cas de doute, le meilleur achat n’est pas forcément un assortiment universel. Il vaut mieux prendre un kit correspondant précisément au modèle du boîtier ou demander au fabricant la référence des vis. Une fixation correcte tient la carte sans la contraindre, protège les composants et rend les futurs démontages beaucoup plus simples.
